Pemanas keramik

Dalam proses front-end (feol) manufaktur semikonduktor,kue kue waferPerlu dikenakan berbagai perawatan proses, terutama wafer perlu dipanaskan hingga suhu tertentu, dan ada persyaratan yang ketat, karena keseragaman suhu memiliki dampak yang sangat penting pada hasil produk; Pada saat yang sama, peralatan semikonduktor perlu bekerja di hadapan vakum, plasma dan gas kimia, yang membutuhkan penggunaan pemanas keramik.Pemanas keramikadalah komponen penting dari peralatan deposisi film tipis semikonduktor. Mereka digunakan di ruang proses dan secara langsung menghubungi wafer untuk membawa dan memungkinkan wafer untuk mendapatkan suhu proses yang stabil dan seragam dan bereaksi dengan presisi tinggi pada permukaan wafer untuk menghasilkan film tipis.

Karena peralatan deposisi film tipis yang digunakan oleh pemanas keramik melibatkan suhu tinggi, bahan keramik terutama berdasarkan aluminium nitrida (ALN) umumnya digunakan. Karena aluminium nitrida memiliki isolasi listrik dan konduktivitas termal yang sangat baik; Selain itu, koefisien ekspansi termal dekat dengan silikon, dan memiliki ketahanan plasma yang sangat baik, sangat cocok untuk digunakan sebagai komponen peralatan semikonduktor.

Chucks elektrostatik (ESC) terutama digunakan dalam peralatan etsa, terutama aluminium oksida (AL2O3). Karena chuck elektrostatik itu sendiri juga mengandung pemanas, mengambil etsa kering sebagai contoh, perlu untuk mengendalikan wafer pada suhu tertentu dalam kisaran -70 ℃ ~ 100 ℃ untuk mempertahankan karakteristik etsa tertentu. Oleh karena itu, wafer perlu dipanaskan atau dihilangkan oleh chuck elektrostatik untuk secara akurat mengontrol suhu wafer. Selain itu, untuk memastikan keseragaman permukaan wafer, chuck elektrostatik sering perlu meningkatkan zona kontrol suhu untuk mengontrol suhu setiap zona kontrol suhu secara terpisah untuk meningkatkan hasil proses. Tentu saja, dengan pengembangan teknologi, perbedaan antara pemanas keramik tradisional dan chuck elektrostatik telah mulai menjadi kabur. Beberapa pemanas keramik memiliki fungsi ganda pemanasan suhu tinggi dan adsorpsi elektrostatik.

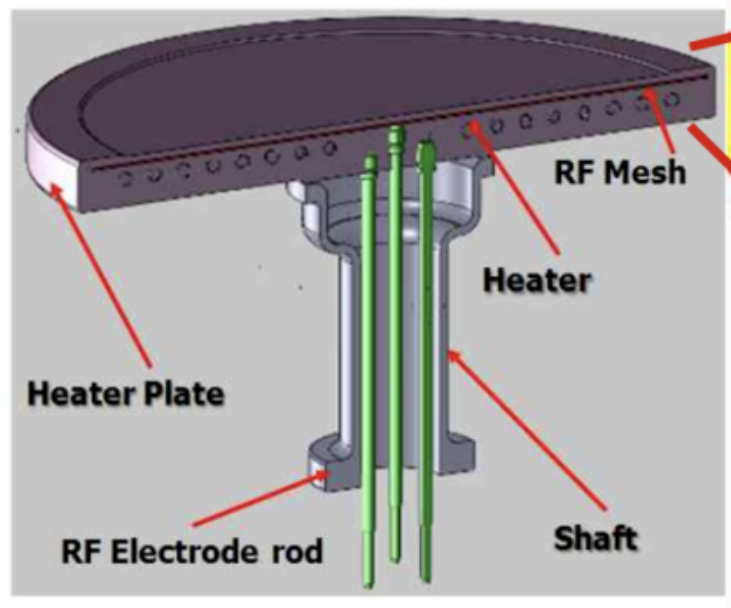

Pemanas keramik mencakup basis keramik yang membawa wafer dan badan pendukung silindris yang mendukungnya di bagian belakang. Di dalam atau di permukaan dasar keramik, selain elemen resistensi (lapisan pemanas) untuk pemanasan, ada juga elektroda frekuensi radio (lapisan frekuensi radio). Untuk mencapai pemanasan dan pendinginan yang cepat, ketebalan dasar keramik harus tipis, tetapi terlalu tipis juga akan mengurangi kekakuan. Badan pendukung pemanas umumnya terbuat dari bahan dengan koefisien ekspansi termal yang mirip dengan pangkalan, sehingga badan pendukung sering juga terbuat dari aluminium nitrida. Pemanas mengadopsi struktur unik sambungan poros (poros) di bagian bawah, yang dapat melindungi terminal dan kabel dari efek plasma dan gas kimia korosif. Saluran masuk dan pipa outlet konduksi panas disediakan di badan pendukung untuk memastikan suhu pemanas yang seragam. Basis dan badan pendukung terikat secara kimia dengan lapisan ikatan.

Semicorex menawarkan berkualitas tinggipemanas keramik. Jika Anda memiliki pertanyaan atau memerlukan detail tambahan, jangan ragu untuk menghubungi kami.
