Apa itu wafer semikonduktor?

Wafer semikonduktor adalah irisan tipis dan bulat dari bahan semikonduktor yang berfungsi sebagai dasar pembuatan sirkuit terpadu (IC) dan perangkat elektronik lainnya. Wafer menyediakan permukaan yang rata dan seragam di mana berbagai komponen elektronik dibuat.

Proses pembuatan wafer melibatkan beberapa langkah, termasuk menumbuhkan kristal tunggal besar dari bahan semikonduktor yang diinginkan, mengiris kristal menjadi wafer tipis menggunakan gergaji berlian, dan kemudian memoles dan membersihkan wafer untuk menghilangkan cacat atau kotoran permukaan. Wafer yang dihasilkan memiliki permukaan yang sangat rata dan halus, yang sangat penting untuk proses fabrikasi selanjutnya.

Setelah wafer disiapkan, mereka menjalani serangkaian proses pembuatan semikonduktor, seperti fotolitografi, etsa, pengendapan, dan doping, untuk membuat pola dan lapisan rumit yang diperlukan untuk membuat komponen elektronik. Proses ini diulang berkali-kali pada satu wafer untuk membuat beberapa sirkuit terintegrasi atau perangkat lain.

Setelah proses fabrikasi selesai, masing-masing chip dipisahkan dengan memotong wafer di sepanjang garis yang telah ditentukan. Chip yang dipisahkan kemudian dikemas untuk melindunginya dan menyediakan sambungan listrik untuk diintegrasikan ke dalam perangkat elektronik.

Bahan yang berbeda pada wafer

Wafer semikonduktor terutama dibuat dari silikon kristal tunggal karena kelimpahannya, sifat listrik yang sangat baik, dan kompatibilitas dengan proses pembuatan semikonduktor standar. Namun, tergantung pada aplikasi dan persyaratan tertentu, bahan lain juga dapat digunakan untuk membuat wafer. Berikut beberapa contohnya:

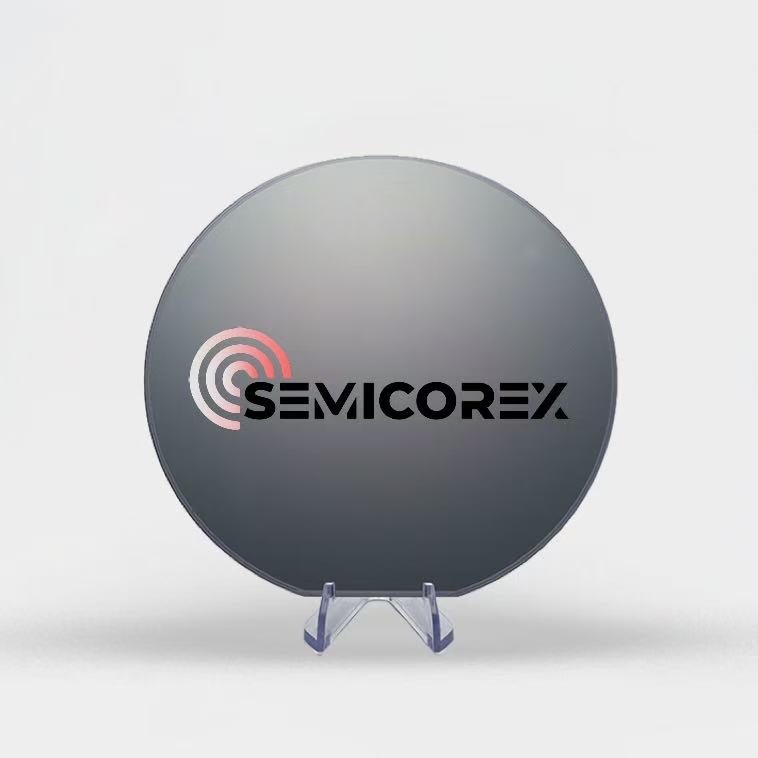

Silikon Karbida (SiC): SiC adalah bahan semikonduktor celah lebar yang dikenal dengan konduktivitas termal yang sangat baik dan kinerja suhu tinggi. Wafer SiC digunakan dalam perangkat elektronik berdaya tinggi, seperti konverter daya, inverter, dan komponen kendaraan listrik.

Gallium Nitride (GaN): GaN adalah bahan semikonduktor celah lebar dengan kemampuan penanganan daya yang luar biasa. Wafer GaN digunakan dalam produksi perangkat elektronik daya, amplifier frekuensi tinggi, dan LED (dioda pemancar cahaya).

Gallium Arsenide (GaAs): GaAs adalah bahan umum lainnya yang digunakan untuk wafer, terutama dalam aplikasi frekuensi tinggi dan kecepatan tinggi. Wafer GaAs menawarkan kinerja yang lebih baik untuk perangkat elektronik tertentu, seperti perangkat RF (frekuensi radio) dan gelombang mikro.

Indium Phosphide (InP): InP adalah bahan dengan mobilitas elektron yang sangat baik dan sering digunakan dalam perangkat optoelektronik seperti laser, fotodetektor, dan transistor berkecepatan tinggi. Wafer InP cocok untuk aplikasi dalam komunikasi serat optik, komunikasi satelit, dan transmisi data berkecepatan tinggi.
