Apa kedudukan pada wafer?

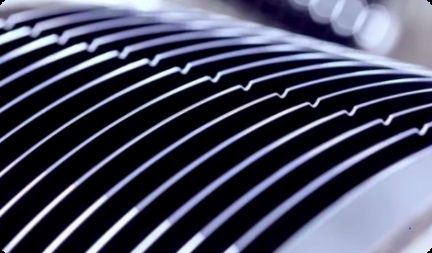

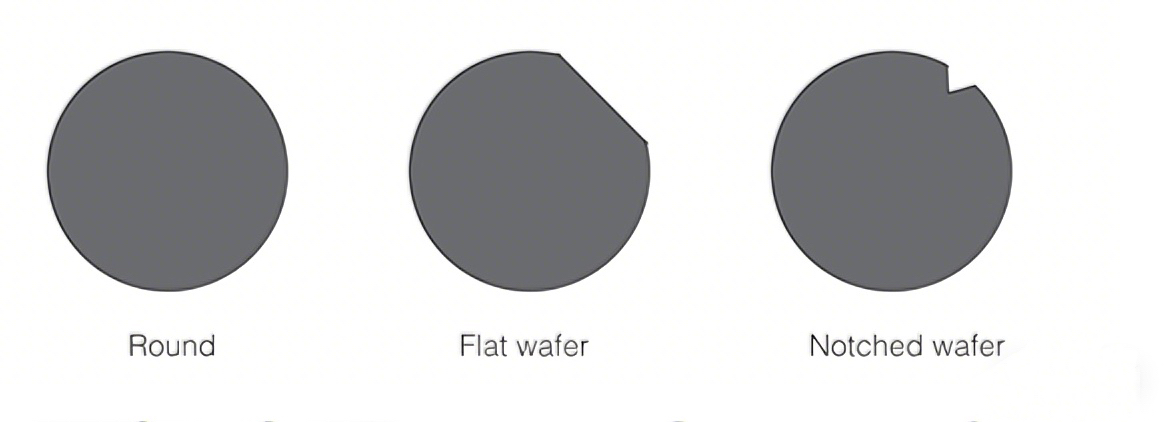

Takik wafer adalah alur berbentuk V atau U di tepi awafer semikonduktorTakik wafer adalah alur berbentuk V atau U di tepi a

Apa fungsi takik wafer?

Pembuatan chip adalah proses berskala nanometer, di mana setiap penyimpangan arah dapat menyebabkan kegagalan sirkuit. Berfungsi sebagai penanda orientasi, takik wafer memungkinkan mesin litografi dan etsa dengan cepat mengidentifikasi orientasi kristal wafer, memastikan keselarasan yang akurat pada setiap langkah proses. Setiap chip diposisikan pada wafer sesuai dengan takik, mirip dengan meridian utama. Desain yang cerdik ini memungkinkan pola rangkaian dibuat litograf dan ditata dengan takik sebagai datum referensi. Selain itu, lengan robotik mengandalkan takik wafer untuk membedakan sisi depan/belakang wafer dan orientasinya dalam jalur produksi yang sangat otomatis, yang secara signifikan mencegah kerusakan wafer atau kesalahan proses yang disebabkan oleh kesalahan pengoperasian. Jika takik terkontaminasi atau rusak, seluruh wafer dapat ditolak karena tidak sesuai.

Wafer notch juga memainkan peran penting dalam meningkatkan hasil produksi chip. Karena tepi wafer rentan terhadap cacat seperti garis tergelincir dan retak selama produksi, penempatan yang tepat melalui takik memungkinkan peralatan menghindari area cacat ini secara akurat, sehingga mengurangi limbah. Lini produksi modern juga mengadopsi teknologi seperti rotasi suspensi udara untuk operasi pencarian keunggulan. Berfungsi sebagai penanda untuk deteksi non-kontak, wafer notch tidak hanya menghindari kontaminasi yang disebabkan oleh kontak mekanis namun juga meningkatkan efisiensi dan akurasi identifikasi.

Semicorex menyediakanwafer berkualitas tinggi. Jika Anda memiliki pertanyaan atau memerlukan detail tambahan, jangan ragu untuk menghubungi kami.
