Wadah Kuarsa Menyatu dengan kemurnian tinggi untuk Penarikan Kristal Tunggal

Saat ini silikon monokristalin diproduksi dengan menggunakan bahan baku silikon polikristalin dan metode Czochralski. Dalam produksi silikon monokristalin,kuarsawadah adalah bahan penting untuk peleburan silikon dan pertumbuhan kristal, dan memiliki dampak langsung dan signifikan terhadap biaya produksi dan kualitas produk silikon monokristalin.

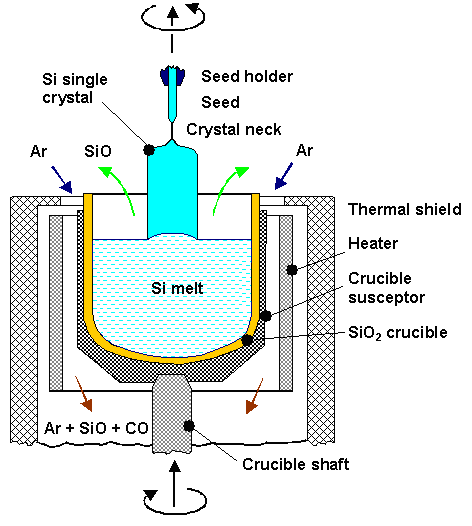

Ituwadah kuarsaadalah komponen kunci dari tungku kristal tunggal Czochralski. Tahap persiapan kristal tunggal menentukan parameter teknis seperti diameter, orientasi kristal, jenis konduktivitas doping, rentang dan distribusi resistivitas, konsentrasi oksigen dan karbon, masa pakai pembawa minoritas, dan cacat kisi bahan silikon. Cacat mikro, konsentrasi oksigen, pengotor logam, dan keseragaman konsentrasi pembawa semuanya perlu dikontrol dalam kisaran tertentu. Dalam proses kristal tunggal Czochralski, wadah kuarsa harus tahan terhadap suhu tinggi di atas titik leleh silikon (1420°C). Cawan lebur kuarsa sebagian besar berbentuk semi transparan dan terdiri dari banyak lapisan. Lapisan terluar merupakan wilayah dengan kepadatan gelembung yang tinggi, disebut lapisan komposit gelembung; lapisan dalam adalah lapisan transparan berukuran 3-5 mm, yang disebut lapisan pengikis gelembung. Kehadiran lapisan bubble-depleted mengurangi kepadatan wadah di area yang bersentuhan dengan larutan, sehingga meningkatkan pertumbuhan kristal tunggal.

Dari segi kualitas, lapisan dalam wadah kuarsa, karena kontak langsung dengan silikon cair, terus menerus larut ke dalam silikon cair selama proses penarikan kristal.  Gelembung mikro di lapisan transparan wadah terus tumbuh dan pecah, melepaskan partikel kuarsa dan gelembung mikro ke dalam silikon cair. Pengotor ini, dalam bentuk partikel mikro dan gelembung mikro, dibawa ke seluruh lelehan silikon oleh aliran cairan silikon, yang secara langsung mempengaruhi kristalisasi silikon dan kualitas kristal tunggal.

Penawaran Semicorexcawan lebur kuarsamemiliki karakteristik konsumsi yang kuat dalam rantai industri silikon monokristalin, dan penggunaan metode Czochralski yang berkelanjutan juga memberikan tuntutan yang lebih tinggi pada umur wadah kuarsa. Kemurnian tinggi dan ketahanan suhu tinggi dari wadah kuarsa memberikan jaminan penarikan kristal tunggal dan kualitas kristal tunggal. Berdasarkan persyaratan kemurnian wafer silikon monokristalin, wadah kuarsa dibuang setelah satu atau beberapa siklus pemanasan dan penarikan kristal dan perlu diganti secara teratur, menjadikannya barang habis pakai.

Selain itu, jikawadah kuarsaJika ada masalah kualitas selama proses penarikan kristal, maka seluruh batang silikon kristal tunggal akan terkelupas. Cawan lebur kuarsa terutama diproduksi menggunakan metode busur listrik, dengan pasir kuarsa dengan kemurnian tinggi sebagai bahan baku intinya. Kemurnian pasir kuarsa merupakan faktor penting yang mempengaruhi kualitas wadah kuarsa. Wadah kuarsa memiliki struktur dua lapisan: lapisan luar adalah daerah dengan kepadatan tinggi, yang disebut lapisan komposit gelembung; lapisan dalam adalah lapisan transparan berukuran 3-5 mm, yang disebut lapisan pengikis gelembung.

Kehadiran lapisan dalam, lapisan yang kehabisan gelembung, mengurangi kepadatan gelembung di area tempat wadah bersentuhan dengan larutan. Semakin rendah kemurnian pasir kuarsa, semakin besar kemungkinan terbentuknya bintik hitam dan gelembung selama proses peleburan suhu tinggi. Ketika digunakan sebagai pasir lapisan dalam, paparan suhu tinggi yang terlalu lama menyebabkan gelembung-gelembung yang terdapat di dinding bagian dalam wadah kuarsa terlepas, sehingga mempengaruhi stabilitas dan tingkat keberhasilan produksi wafer silikon kristal tunggal. Oleh karena itu, pasir lapisan dalam membutuhkan pasir kuarsa dengan kemurnian lebih tinggi, sehingga menghasilkan harga yang lebih tinggi. Selain itu, pasir kuarsa yang digunakan untuk cawan lebur memiliki persyaratan khusus untuk tingkat pengotor yang berbeda. Misalnya, pengotor logam alkali yang berlebihan dapat menyebabkan kristalisasi pada wadah, menyebabkan kekeruhan dan deformasi, sedangkan kandungan hidroksil yang berlebihan dapat menyebabkan wadah melepuh.

Penawaran Semicorexwadah kuarsa leburan dengan kemurnian tinggi untuk penarikan kristal tunggal Silikon. Jika Anda memiliki pertanyaan atau memerlukan detail tambahan, jangan ragu untuk menghubungi kami.

Hubungi telepon #+86-13567891907

Email: penjualan@semicorex.com
