Apa itu Pembersihan Wafer Semikonduktor？

Pembersihan wafer mengacu pada proses menghilangkan kontaminan partikulat, kontaminan organik, kontaminan logam, dan lapisan oksida alami dari permukaan wafer menggunakan metode fisik atau kimia sebelum proses semikonduktor seperti oksidasi, fotolitografi, epitaksi, difusi, dan penguapan kawat. Dalam manufaktur semikonduktor, tingkat hasil perangkat semikonduktor sangat bergantung pada kebersihannyawafer semikonduktorpermukaan. Oleh karena itu, untuk mencapai kebersihan yang dibutuhkan dalam pembuatan semikonduktor, proses pembersihan wafer yang ketat sangatlah penting.

Teknologi arus utama untuk pembersihan wafer

1. Pembersihan kering:teknologi pembersihan plasma, teknologi pembersihan fase uap.

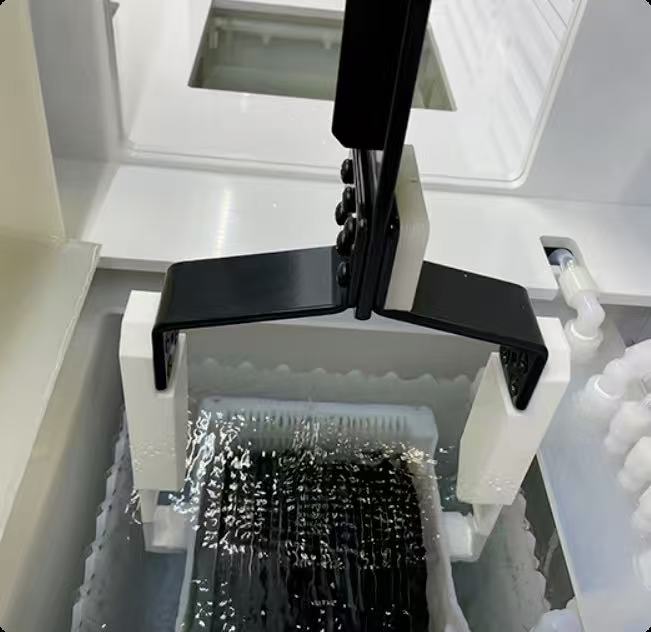

2. Pembersihan kimia basah:Metode perendaman larutan, metode penggosokan mekanis, teknologi pembersihan ultrasonik, teknologi pembersihan megasonik, metode semprotan putar.

3. Pembersihan balok:Teknologi pembersihan sinar mikro, teknologi sinar laser, teknologi semprotan kondensasi.

Klasifikasi kontaminan berasal dari berbagai sumber, dan umumnya diklasifikasikan ke dalam empat kategori berikut menurut sifatnya:

1. Kontaminan partikulat

Kontaminan partikulat terutama terdiri dari polimer, photoresist, dan pengotor etsa. Kontaminan ini biasanya menempel pada permukaan wafer semikonduktor, yang dapat menyebabkan masalah seperti cacat fotolitografi, penyumbatan etsa, lubang kecil pada film tipis, dan korsleting. Gaya adhesinya terutama adalah gaya tarik Van der Waals, yang dapat dihilangkan dengan memutus adsorpsi elektrostatis antara partikel dan permukaan wafer menggunakan gaya fisik (seperti kavitasi ultrasonik) atau larutan kimia (seperti SC-1).

2. Kontaminan organik

Kontaminan organik terutama berasal dari minyak kulit manusia, udara ruangan bersih, oli mesin, minyak vakum silikon, photoresist, dan pelarut pembersih. Mereka dapat mengubah hidrofobisitas permukaan, meningkatkan kekasaran permukaan dan menyebabkan kabut permukaan wafer semikonduktor, sehingga mempengaruhi pertumbuhan lapisan epitaksi dan keseragaman pengendapan film tipis. Oleh karena itu, pembersihan kontaminan organik biasanya dilakukan sebagai langkah pertama dari rangkaian pembersihan wafer secara keseluruhan, di mana oksidan kuat (misalnya campuran asam sulfat/hidrogen peroksida, SPM) digunakan untuk menguraikan dan menghilangkan kontaminan organik secara efektif.

3. Kontaminan logam

Dalam proses manufaktur semikonduktor, kontaminan logam (seperti Na, Fe, Ni, Cu, Zn, dll.) yang berasal dari bahan kimia proses, keausan komponen peralatan, dan debu lingkungan melekat pada permukaan wafer dalam bentuk atom, ionik, atau partikulat. Hal ini dapat menyebabkan masalah seperti arus bocor, penyimpangan tegangan ambang batas, dan memperpendek masa pakai pembawa pada perangkat semikonduktor, sehingga sangat berdampak pada kinerja dan hasil chip. Kontaminan logam jenis ini dapat dihilangkan secara efektif menggunakan campuran asam klorida atau hidrogen peroksida (SC-2).

4. Lapisan oksida alami

Lapisan oksida alami pada permukaan wafer dapat menghambat pengendapan logam, menyebabkan peningkatan resistensi kontak, mempengaruhi keseragaman etsa dan kontrol kedalaman, dan mengganggu distribusi doping implantasi ion. Etsa HF (DHF atau BHF) umumnya digunakan untuk menghilangkan oksida guna mengamankan integritas antarmuka dalam proses selanjutnya.

Semicorex menawarkan kualitas tinggitangki pembersih kuarsauntuk pembersihan basah kimia. Jika Anda memiliki pertanyaan atau memerlukan detail tambahan, jangan ragu untuk menghubungi kami.
