Pengantar Singkat tentang Rapid Thermal Annealing

Anil termal cepat (disingkat RTA atau RTP) adalah teknologi pemrosesan termal cepat dalam manufaktur semikonduktor. Prinsip intinya adalah memanaskan permukaan wafer dengan cepat menggunakan sumber panas radiasi intensitas tinggi (seperti lampu halogen, laser, lampu flash, dll.), memanaskan wafer ke suhu tinggi target dalam waktu yang sangat singkat (detik atau milidetik), diikuti dengan proses pendinginan yang cepat.

Jenis utama proses anil

Didorong oleh permintaan akan durasi anil yang semakin pendek di node manufaktur tingkat lanjut, portofolio lengkap teknologi anil telah dikembangkan, dengan waktu pemrosesan yang diperkecil secara berurutan dari detik ke milidetik, dan selanjutnya ke mikrodetik.

1. Rendam anil termal cepat

Proses RTA tradisional dengan waktu 1 ~ 30 detik pada suhu puncak.

2. Lonjakan anil termal cepat

Wafer mencapai suhu puncak (~1050°C) dengan waktu tinggal sub-detik yang dapat diabaikan sebelum pendinginan segera; proses utama untuk pembentukan persimpangan ultra-dangkal.

3. Anil lampu flash

Lampu kilat skala milidetik yang intens dari lampu busur secara instan hanya memanaskan permukaan wafer sekaligus menjaga sebagian besar media tetap dingin.

4. Anil lonjakan laser

Sinar laser pemindaian menghasilkan pemanasan lokal mikrodetik hingga milidetik yang terbatas pada lapisan silikon paling atas. Ini memberikan anggaran termal terendah, efisiensi aktivasi dopan tertinggi, dan sambungan paling dangkal.

---

Mengapa anil termal cepat diperlukan setelah implantasi ion?

Implantasi ion adalah proses pemboman agresif yang mengandalkan ion berenergi tinggi untuk menyerang wafer silikon untuk menyelesaikan doping, yang akan menyebabkan kerusakan serius pada wafer dan mengakibatkan dua cacat kritis yang hanya dapat diatasi melalui proses anil.

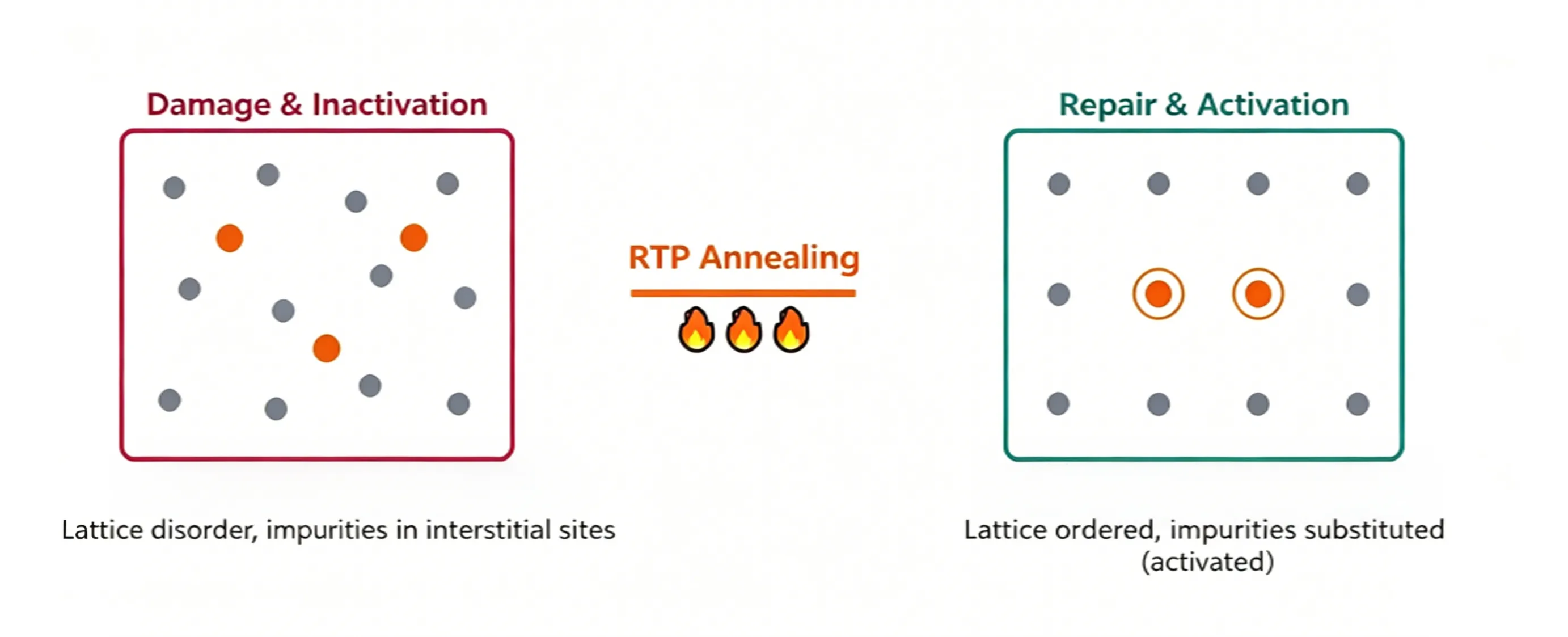

1. Dopan menempati lokasi kisi yang tidak tepat

Agar atom dopan (Boron, Fosfor, Arsenik) dapat menghasilkan pembawa muatan bebas (lubang atau elektron), mereka harus menempati situs kisi substitusi, menggantikan atom silikon asli. Namun, segera setelah implantasi, sebagian besar dopan terjebak pada posisi interstisial. Dopan interstisial ini tidak aktif secara elektrik dan tidak dapat menyumbangkan pembawa apa pun pada konduksi. Annealing menyediakan energi panas untuk mendorong dopan interstisial bermigrasi ke lokasi substitusi, sehingga mencapai “aktivasi dopan” yang sebenarnya dan mengubahnya menjadi donor atau akseptor fungsional. Tingkat aktivasi dopan secara langsung mengatur ketahanan lembaran dari lapisan yang didoping.

2. Struktur kisi rusak parah

Implantasi ion dosis tinggi mengganggu susunan kisi kristal pada permukaan wafer dan bahkan dapat menyebabkan amorfisasi: silikon kristal tunggal yang awalnya tersusun rapi berubah menjadi lapisan silikon amorf seperti kaca yang tidak teratur. Annealing memungkinkan lapisan silikon amorf ini ditumbuhkan kembali menjadi kristal tunggal menggunakan silikon utuh di bawahnya sebagai templat. Proses ini disebut rekristalisasi epitaksi fase padat (SPER).

Mengapa proses annealing harus “cepat”?

Jika perlakuan suhu tinggi wajib dilakukan, mengapa tidak menggunakan tungku konvensional untuk pemanasan jangka panjang dibandingkan proses anil termal cepat? Alasannya adalah suhu tinggi tidak hanya mengaktifkan kotoran tetapi juga menyebabkannya berdifusi ke dalam, membuat sambungannya semakin dalam. Perangkat semikonduktor tingkat lanjut memerlukan sambungan ultra-dangkal (USJ), semakin dangkal sambungannya, semakin baik.

Jarak difusi dopan ditentukan oleh anggaran termal, ditentukan oleh rumus:

Panjang Difusi ≈ √(D · t), D ∝ exp(−Eₐ/kT)

D = koefisien difusi dopan (meningkat secara eksponensial seiring dengan suhu)

t = waktu tinggal pada suhu tinggi

Temperatur yang lebih tinggi dan waktu tinggal termal yang lebih lama menyebabkan sambungan yang lebih dalam, sehingga menciptakan trade-off mendasar: temperatur yang cukup tinggi diperlukan untuk aktivasi dopan penuh, namun durasi pemanasan minimal diperlukan untuk menekan pendalaman sambungan.

Satu-satunya solusi yang layak adalah meningkatkan suhu puncak dengan cepat diikuti dengan pendinginan segera, sehingga membatasi paparan suhu tinggi pada jendela yang sangat pendek. Inilah keuntungan inti dari anil termal cepat dibandingkan perlakuan pemanasan tungku konvensional: siklus suhu skala kedua atau bahkan milidetik meminimalkan anggaran termal keseluruhan.

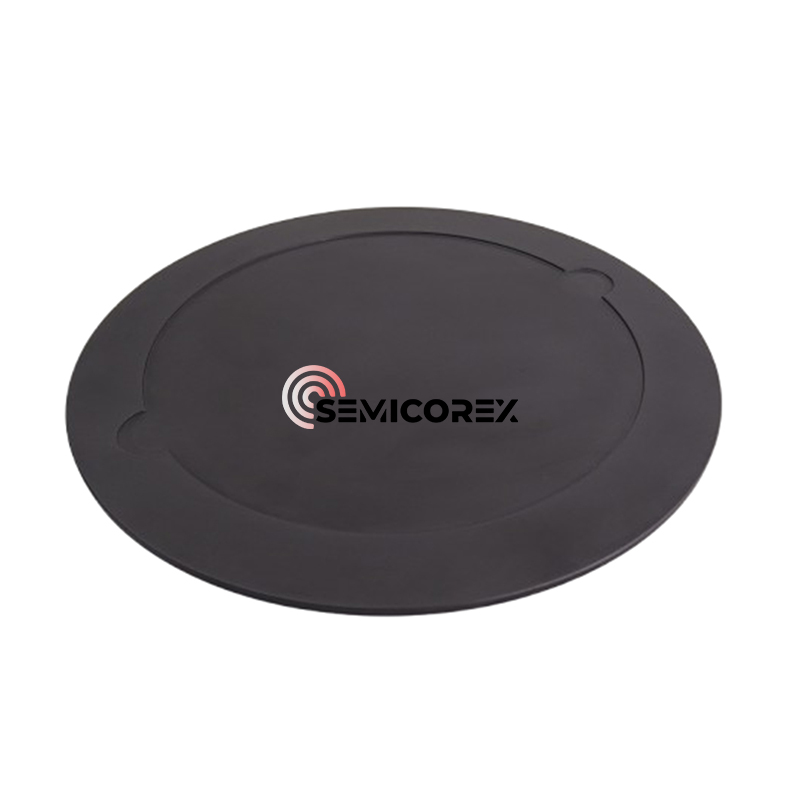

Semicorex menawarkan kualitas tinggiPembawa wafer RTP/RTAberdasarkan kebutuhan pelanggan. Jika Anda memiliki pertanyaan atau memerlukan detail tambahan, jangan ragu untuk menghubungi kami.
