Sistem Medan Termal Berbasis Karbon

● 2026-07-02 ● - ● Tinggalkan aku pesan

1. Peran Medan Termal Berbasis Karbon Telah Berkembang dari Komponen Isolasi ke Pengatur Jendela Proses

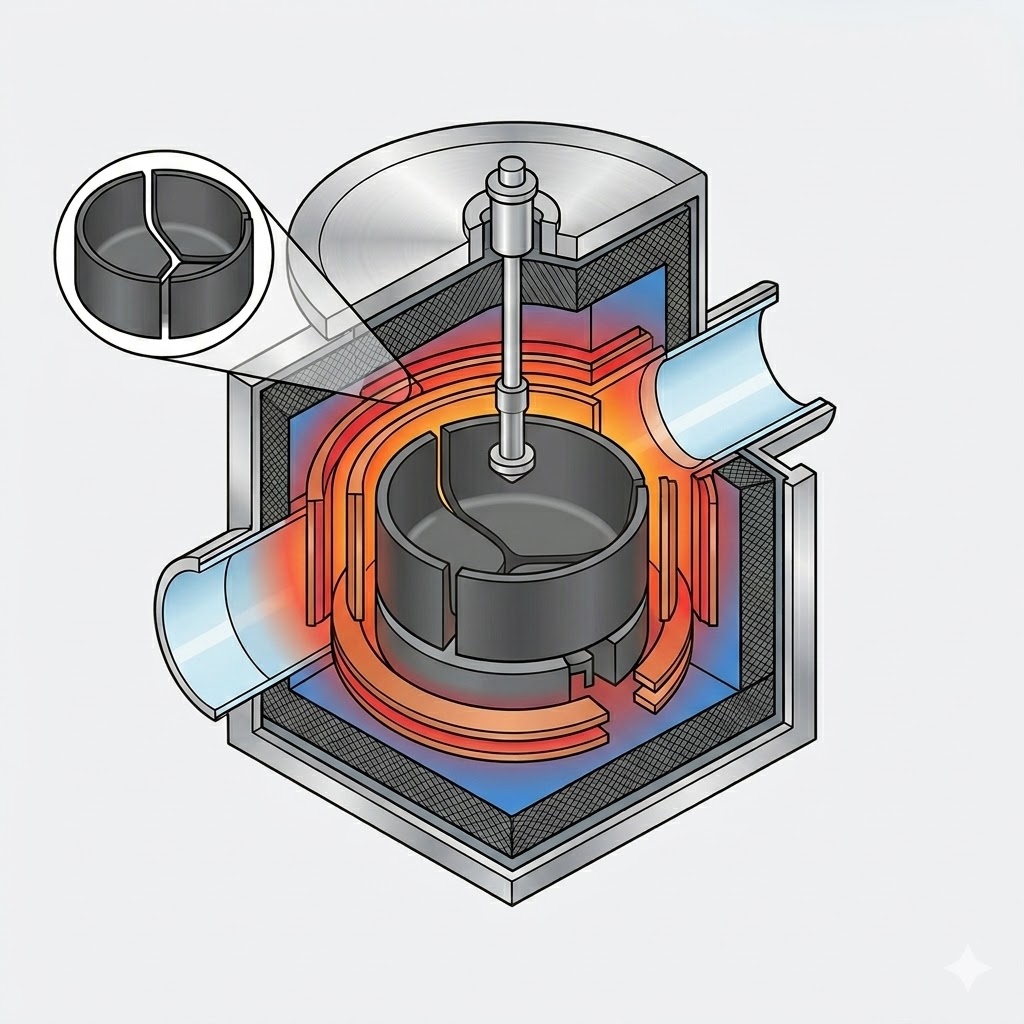

Nilai medan termal berbasis karbon jauh melampaui isolasi termal tradisional. Dalam sistem pertumbuhan kristal modern, ini berfungsi sebagai platform kontrol proses komprehensif yang secara langsung memengaruhi kualitas kristal, produktivitas, dan biaya pengoperasian. Fungsi intinya dapat diringkas menjadi empat tingkatan:

Tingkat Fungsional	Fungsi Utama	Indikator Kinerja Utama
Dukungan Struktural	Mendukungcawan lebur kuarsa, pemanas, perisai panas, Daninsusilinder lasiuntuk memastikan stabilitas mekanis sistem medan termal skala besar.	Ukuran tungku, dimensi medan termal, ukuran wadah, dan kapasitas pengisian
Distribusi Panas	Mengontrol jalur radiasi, konduksi, dan konveksi, mengatur keseimbangan termal antara antarmuka lelehan dan pertumbuhan kristal.	Gradien suhu, bentuk antarmuka, laju penarikan, dan konsumsi energi
Manajemen Aliran Gas	Memandu aliran argon dan, dalam sistem PVT SiC, transportasi material fase uap sambil menghilangkan spesies yang mudah menguap seperti SiO dan CO.	Karakteristik medan aliran, tingkat pengotor oksigen dan karbon, pembentukan endapan, dan umur medan termal
Kontrol Kualitas	Mempengaruhi konsentrasi oksigen, konsentrasi karbon, keseragaman resistivitas, kepadatan dislokasi, distribusi tegangan, dan stabilitas struktur kristal.	Kompatibilitas silikon tipe-N, kontrol politipe SiC, dan manajemen cacat

Spesifikasi peralatan yang tersedia untuk umum menunjukkan bahwa teknologi pertumbuhan kristal fotovoltaik Czochralski (CZ) telah memasuki tahap baru yang ditandai dengan tungku yang lebih besar, medan termal yang lebih besar, peningkatan kapasitas pengisian, penarikan kristal cerdas, dan kontrol rendah oksigen yang canggih.

Menurut spesifikasi yang dipublikasikan, beberapa sistem pertumbuhan kristal canggih memiliki ukuran ruang utama Φ1700 × 2100 mm dan mendukung medan termal dengan diameter hingga 42 inci. Ukuran wadah yang kompatibel mencakup 33, 37, 40, dan 42 inci, sesuai dengan kapasitas pengisian masing-masing sekitar 700 kg, 1000 kg, 1200 kg, dan 1300 kg.

Selain itu, sistem ini menunjukkan peningkatan signifikan dalam efisiensi operasional, termasuk:

· Konsumsi daya pertumbuhan diameter konstan serendah 42 kW

· Konsumsi air pendingin serendah 20 m³/jam

· Output kristal harian melebihi 200 kg

· Kompatibilitas dengan teknologi Continuous Czochralski (CCz) dan konfigurasi pertumbuhan kristal berbantuan medan magnet

Perkembangan ini menunjukkan bahwa desain medan termal telah menjadi faktor penting dalam menentukan kualitas kristal, efisiensi produksi, dan biaya produksi secara keseluruhan.

2. Dimensi Tungku

2.1 Tungku Pertumbuhan Kristal Tunggal Fotovoltaik CZ

Penskalaan tungku pertumbuhan kristal CZ melibatkan lebih dari sekadar peningkatan dimensi tungku. Desain tungku skala besar yang sukses memerlukan optimalisasi terkoordinasi dari parameter berikut:

· Diameter ruang utama

· Ketinggian ruang bantu

· Dimensi bukaan tenggorokan

· Ukuran wadah

· Izin pelindung panas

· Antarmuka pengumpanan

· Jalur vakum dan pembuangan

Logika teknik umum di balik desain tungku skala besar dirangkum di bawah ini:

Parameter	Signifikansi Rekayasa	Dampak terhadap Kinerja Medan Termal
Diameter Ruang Utama	Menentukan diameter medan termal maksimum, ketebalan insulasi, dan dimensi pemanas.	Ruang yang lebih besar meningkatkan inersia termal, sehingga memperlambat respons suhu.
Ukuran Pembukaan Tenggorokan	Menentukan dimensi batang kristal, pelindung panas, silinder pemandu, dan rakitan poros atas yang diperbolehkan.	Tenggorokan yang terlalu kecil membatasi medan termal dan fleksibilitas desain struktur pemandu aliran.
Ketinggian Ruang Tambahan	Menentukan kemampuan panjang kristal, ruang pendinginan, dan waktu siklus ekstraksi kristal.	Ketinggian yang lebih tinggi mendukung pertumbuhan kristal yang lebih lama dan potensi produksi yang lebih tinggi.
Diameter Wadah	Menentukan kapasitas pengisian awal, kedalaman lelehan, dan area pelarutan oksigen.	Cawan lebur yang lebih besar meningkatkan produktivitas namun membuat kontrol oksigen menjadi lebih menantang.
Antarmuka Pengumpanan Eksternal	Mengaktifkan OCz, CCz, atau beberapa operasi isi ulang.	Memperpanjang siklus produksi dan meningkatkan output, namun juga meningkatkan risiko akumulasi pengotor.

Dua metrik pengisian daya yang berbeda harus dibedakan:

Kapasitas Pengisian Awal

Hal ini mengacu pada jumlah bahan mentah yang dimasukkan ke dalam wadah pada satu waktu dan ditentukan langsung oleh ukuran wadah. Spesifikasi peralatan yang tersedia untuk umum biasanya menunjukkan kapasitas mulai dari 700 kg hingga 1300 kg.

Total Kapasitas Pengisian per Kampanye Tungku

Hal ini mencakup beberapa siklus pengisian ulang atau operasi pengumpanan berkelanjutan selama proses produksi selesai. Akibatnya, total bahan yang diproses selama kampanye tungku bisa jauh lebih tinggi dibandingkan biaya awal.

Misalnya, perbandingan industri yang diungkapkan dalam dokumen prospektus publik menunjukkan bahwa:

· Bidang termal 32 inci dapat memproses hingga 3000 kg material per kampanye tungku.

· Bidang termal 36 inci dapat memproses hingga 3500 kg material per kampanye tungku.

Nilai-nilai ini mewakili total produksi selama seluruh siklus operasi dan bukan kapasitas pemuatan satu kali wadah.

2.2 Tungku Pertumbuhan Kristal PVT SiC

Menskalakan tungku pertumbuhan kristal PVT silikon karbida (SiC) jauh lebih menantang dibandingkan memperbesar sistem silikon CZ konvensional.

Berbeda dengan proses Czochralski, kristal SiC tidak tumbuh dari fase cair. Sebaliknya, Transportasi Uap Fisik (PVT) mengandalkan sublimasi bubuk sumber SiC pada suhu yang sangat tinggi. Spesies uap yang dihasilkan diangkut sepanjang gradien suhu aksial dan kemudian mengkristal pada kristal benih SiC yang relatif lebih dingin.

Sebuah studi yang diterbitkan oleh Royal Society of Chemistry (RSC, 2026) tentang pertumbuhan kristal SiC PVT 150 mm menggambarkan sistem termal terdiri dari lima komponen utama:

· Isolasi termal terasa

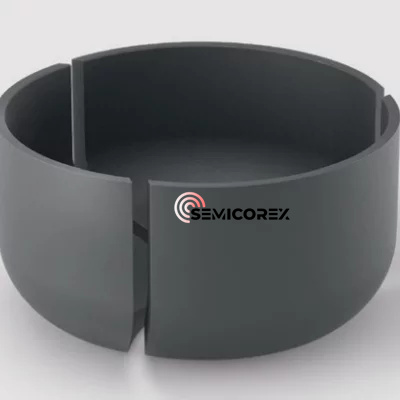

· Wadah grafit

· Kristal benih SiC

· Bahan sumber SiC

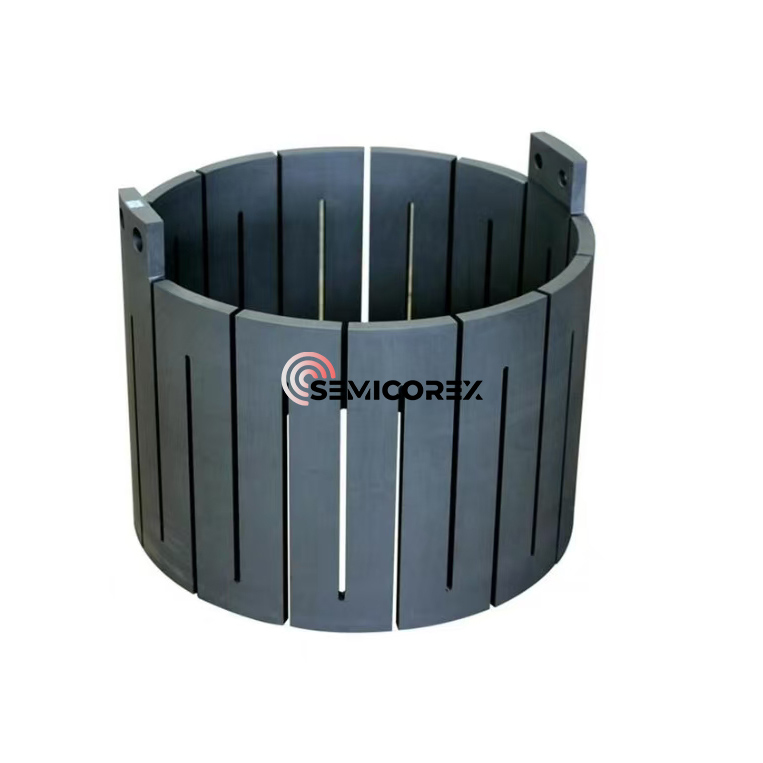

· Pemanas resistensi

Selama pertumbuhan kristal, bubuk sumber menyublim pada suhu tinggi, menghasilkan spesies fase uap yang bermigrasi ke atas di bawah gradien suhu sebelum disimpan pada kristal benih bersuhu lebih rendah untuk membentuk kristal tunggal.

Oleh karena itu, meningkatkan ukuran tungku PVT SiC bukan sekadar masalah mencapai suhu yang lebih tinggi. Tantangan teknik utama meliputi:

A. Mempertahankan gradien suhu aksial yang cukupuntuk terus mendorong proses sublimasi-transportasi-kristalisasi.

B. Meminimalkan gradien suhu radialuntuk mengurangi tekanan termal, mencegah retaknya kristal, dan menekan transformasi politipe.

C. Menjaga stabilitas medan termalsepanjang proses pertumbuhan saat bubuk sumber dikonsumsi secara bertahap.

D. Mempertahankan antarmuka pertumbuhan kristal yang terkendaliselama transisi ke produksi wafer SiC 8 inci dan 12 inci di masa depan.

Dibandingkan dengan pertumbuhan kristal silikon, medan termal dalam sistem PVT SiC harus memberikan stabilitas suhu yang jauh lebih tinggi dan kontrol termal yang lebih presisi, menjadikan desain medan termal salah satu teknologi paling penting untuk produksi kristal SiC berdiameter besar.

3. Kopling Kritis Antara Desain Peralatan dan Kinerja Medan Termal

Interaksi antara konfigurasi tungku, desain medan termal, kualitas kristal, dan biaya produksi dapat diringkas sebagai berikut:

Variabel Peralatan/Proses	Respon Medan Termal	Respon Kualitas Kristal	Dampak Biaya
Ukuran Tungku Lebih Besar	Inersia termal lebih tinggi dan jalur aliran gas lebih panjang	Lebih sulit untuk menjaga keseragaman suhu radial	Kapasitas produksi lebih tinggi tetapi biaya komisioning meningkat
Medan Termal Lebih Besar	Peningkatan isolasi termal dengan pengurangan kehilangan panas	Pengendalian pengotor oksigen dan karbon yang lebih menantang	Biaya penyusutan per wafer lebih rendah tetapi biaya komponen medan termal lebih tinggi
Wadah yang Lebih Besar	Peningkatan volume lelehan dan pelarutan oksigen yang lebih besar dari dinding wadah	Risiko fluktuasi konsentrasi oksigen dan variasi resistivitas yang lebih tinggi	Kapasitas pengisian lebih besar dan pengurangan biaya produksi per kilogram
Posisi Pelindung Panas Lebih Dalam	Peningkatan pendinginan kristal dan peningkatan gradien suhu aksial (G)	Potensi kecepatan penarikan lebih tinggi tetapi risiko ketidakstabilan antarmuka meningkat	Peningkatan produktivitas sekaligus memerlukan kontrol yang lebih ketat terhadap kerusakan kristal
Peningkatan Laju Aliran Argon	Penghapusan pengotor yang lebih kuat dan peningkatan perpindahan panas konvektif	Konsentrasi oksigen dan karbon lebih rendah tetapi fluktuasi suhu berpotensi lebih besar	Peningkatan konsumsi argon dan kebutuhan pemompaan vakum yang lebih tinggi
Mengurangi Tekanan Tungku	Peningkatan penguapan dan penghilangan spesies yang mudah menguap	Mekanisme pengendapan dan difusi balik yang dimodifikasi	Persyaratan yang lebih tinggi untuk kinerja sistem pembuangan dan keandalan penyegelan
Kecepatan Tarik yang Lebih Tinggi	Peningkatan pelepasan panas laten membutuhkan kapasitas pendinginan yang lebih kuat	Variasi V/G yang lebih besar dan risiko dislokasi yang lebih tinggi	Throughput yang lebih tinggi dengan potensi penurunan hasil produksi
Kontrol Pemanas Multi-Zona	Peningkatan pengendalian bidang suhu	Optimalisasi bentuk antarmuka kristal dan transportasi oksigen yang lebih baik	Peningkatan kompleksitas peralatan dan biaya commissioning
Medan Magnet / Teknologi CCz	Konveksi lelehan lebih stabil dan pengumpanan terus menerus	Peningkatan kontrol oksigen rendah dan keseragaman resistivitas	Investasi modal yang lebih tinggi sekaligus memungkinkan produksi silikon tipe-N yang canggih
Bidang Termal SiC Multi-Zona	Optimalisasi independen gaya penggerak aksial dan keseragaman suhu radial	Mengurangi transisi politipe, kepadatan dislokasi, dan retak kristal	Hasil kristal lebih tinggi dengan peningkatan kompleksitas sistem kontrol

Evolusi berkelanjutan dari peralatan pertumbuhan kristal menunjukkan bahwa medan termal tidak lagi sekadar kumpulan struktur pasif. Sebaliknya, ini telah menjadi sistem kontrol proses terintegrasi yang secara bersamaan mengatur perpindahan panas, dinamika fluida, transportasi massa, distribusi pengotor, dan kualitas kristal.

Ketika diameter wafer terus meningkat dan material semikonduktor menjadi lebih maju, sistem medan termal di masa depan akan semakin bergantung pada simulasi digital, optimasi multi-fisika, kontrol suhu cerdas, dan desain komponen karbon-grafit yang disesuaikan untuk mencapai produktivitas yang lebih tinggi, kepadatan cacat yang lebih rendah, dan peningkatan efisiensi produksi.

Semicorex menyediakan portofolio komprehensif berkinerja tinggigrafitDankuarsakomponen untuk sistem medan termal canggih yang digunakan dalam aplikasi pertumbuhan kristal silikon dan SiC. Produk kami dirancang untuk memberikan stabilitas termal yang unggul, masa pakai yang lebih lama, dan konsistensi proses yang luar biasa. Untuk solusi khusus atau informasi teknis tambahan, jangan ragu untuk menghubungi tim teknis kami.
