Sebagai penghubung inti yang sangat diperlukan dalam manufaktur semikonduktor, stabilitas dan presisi teknologi penyimpanan wafer berdampak langsung pada efisiensi produksi chip dan kualitas perangkat akhir. Pencekam vakum dan pencekam elektrostatik adalah dua solusi penahan wafer utama untuk manufaktur semikonduktor. Meskipun keduanya termasuk dalam wafer chuck, keduanya sangat berbeda dalam struktur, karakteristik kinerja, dan skenario yang dapat diterapkan.

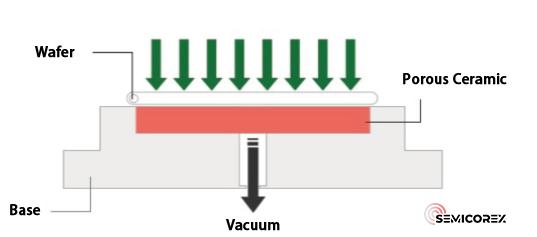

Chuck vakummengandalkan tekanan negatif untuk menahan wafer di tempatnya. Udara diekstraksi melalui saluran pipa yang terhubung ke pompa vakum, membentuk tekanan negatif di bawah wafer untuk menempelkan wafer atau substrat dengan kuat ke permukaan chuck. Basis Chuck dibuat secara presisi dari keramik atau logam, dan permukaan adsorpsinya terdiri dari pelat keramik berpori yang dipasang pada counterbore di alasnya, dengan pinggirannya diikat dan disegel ke alasnya. Terhubung ke pompa vakum melalui saluran mikropori internal pada pelat keramik, chuck menghasilkan zona vakum jauh di bawah tekanan atmosfer, sehingga mengamankan wafer dengan erat.

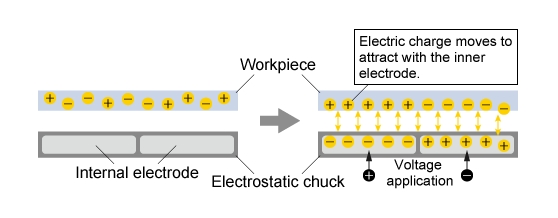

Chuck elektrostatis mengadopsi struktur inti dengan elektroda yang tertanam di dalam dasar logam, ditutupi oleh lapisan dielektrik keramik berkinerja tinggi. Mereka menghasilkan medan elektrostatik pada permukaannya untuk menginduksi muatan listrik pada benda kerja, menciptakan tarikan elektrostatik untuk menjepit wafer atau substrat. Ketika tegangan diterapkan, medan elektrostatis yang kuat terbentuk antara elektroda, dielektrik keramik, dankue kue wafer, memberikan kekuatan penahan beberapa ribu hingga puluhan ribu Pascal untuk fiksasi wafer yang stabil.
Chuck vakum kompatibel dengan wafer dengan dimensi berbeda dan alur kerja proses berbeda, sehingga menghasilkan fiksasi wafer yang stabil selama pemrosesan. Dibandingkan dengan chuck elektrostatik, chuck ini memiliki biaya produksi dan pemeliharaan yang rendah karena struktur internalnya yang relatif sederhana.
Namun, ketika wafer menjalani proses yang memerlukan pengoperasian dalam lingkungan vakum atau bertekanan rendah, seperti pengendapan uap kimia, pencekam vakum yang mengandalkan perbedaan tekanan tidak dapat memenuhi persyaratan proses. Selain itu, ketika wafer ditahan oleh pencekam vakum, tekanan udara dapat menyebabkan wafer berubah bentuk, sehingga terjadi pantulan setelah pemrosesan. Hal ini dapat mengakibatkan permukaan bergelombang, kerataan yang buruk, dan berkurangnya akurasi pemesinan pada wafer yang diproses.
Chuck elektrostatismengadopsi adsorpsi nirkontak, menawarkan kekuatan penjepitan yang konsisten dan merata. Hal ini secara efektif mencegah wafer melengkung, distorsi dan kerusakan, menjaga kerataan yang sangat baik untuk akurasi pemesinan yang lebih tinggi. Dilengkapi dengan pendingin bagian belakang helium untuk distribusi suhu yang seragam, chuck elektrostatis mendukung pengaturan suhu wafer yang akurat.
Pada sisi negatifnya, chuck elektrostatik memiliki struktur kompleks dengan standar yang sangat ketat untuk kerataan permukaan, kehalusan, dan struktur mikro skala mikron. Presisi tingkat mikron untuk fitur mikro menciptakan hambatan teknis yang tinggi dalam formulasi bahan mentah, sintering, dan penyelesaian permukaan. Pengendalian suhu tetap menjadi tantangan teknis utama; ESC dielektrik aluminium nitrida (AlN) untuk meningkatkan pembuangan panas melibatkan proses produksi yang lebih rumit. Persyaratan teknis multidimensi yang ketat menaikkan harga produk, dan inspeksi rutin serta pemeliharaan sistem elektrostatis wajib dilakukan untuk menjamin pengoperasian yang stabil.

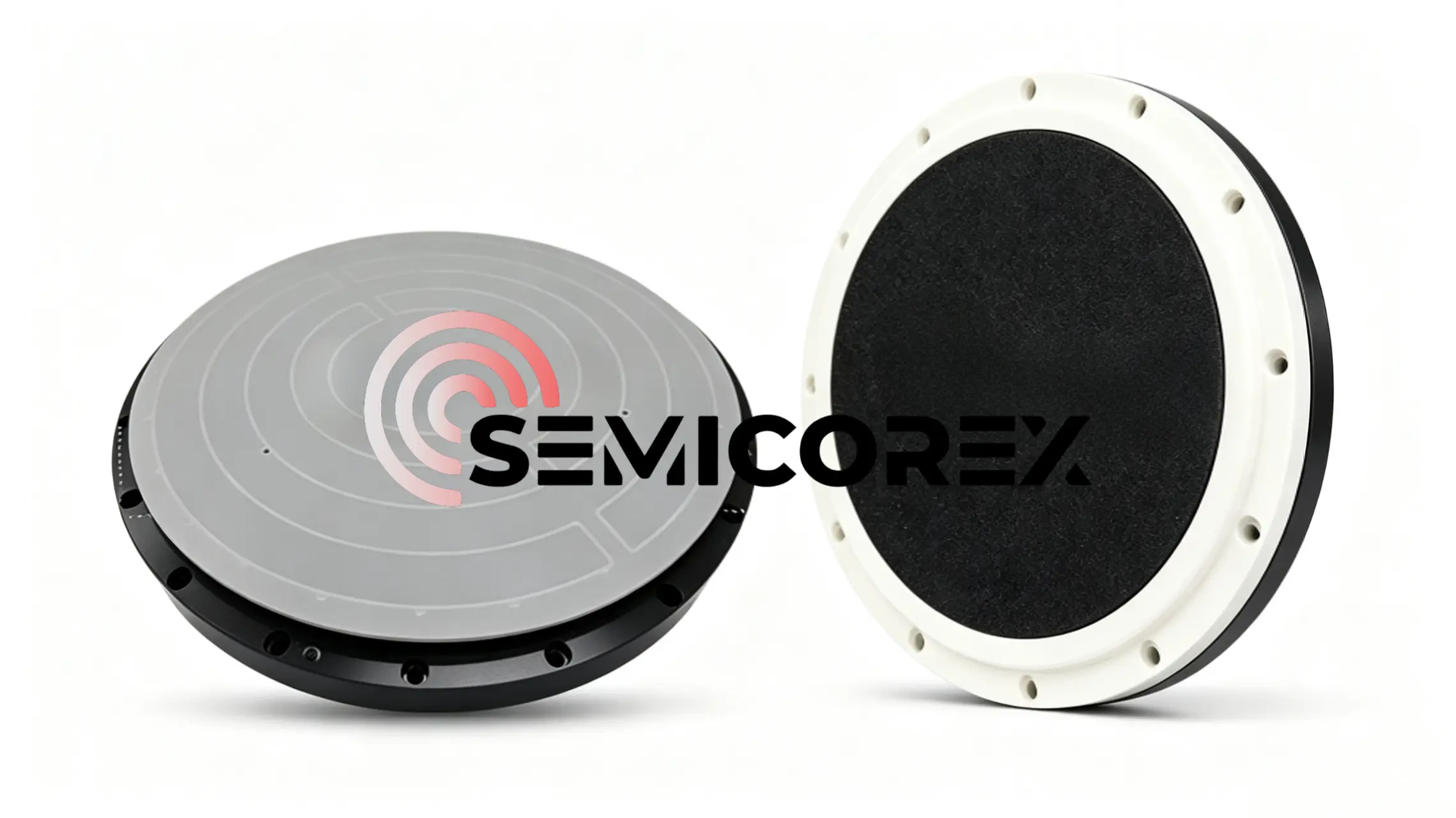

Dengan kerataan tinggi, paralelisme unggul, tekstur seragam padat, kekuatan mekanik tinggi, permeabilitas udara seragam dan rekondisi mudah, chuck vakum digunakan untuk memperbaiki dan mengangkut benda kerja datar dan tertutup rapat seperti lembaran logam dan substrat plastik. Dalam manufaktur semikonduktor, mereka melayani proses penipisan wafer, pemotongan dadu, penggilingan, pembersihan, dan proses pengolahan wafer lainnya, yang secara efektif menyelesaikan masalah umum termasuk lekukan wafer, kerusakan elektrostatis pada chip, dan kontaminasi partikel.
Didesain untuk benda kerja datar dan non-konduktif, chuck elektrostatik adalah pembawa wafer ultra-bersih yang didedikasikan untuk lingkungan vakum dan plasma. Mereka banyak digunakan dalam proses semikonduktor plasma dan vakum, termasuk etsa kering, PECVD, CVD termal, deposisi uap fisik (PVD), implantasi ion, dan litografi ultraviolet ekstrem (EUVL).
