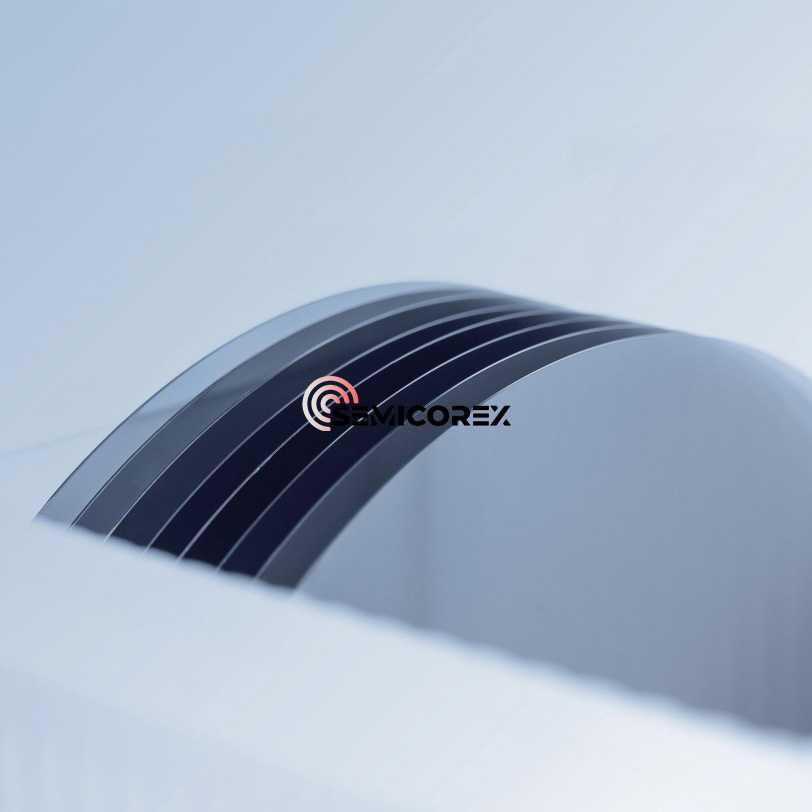

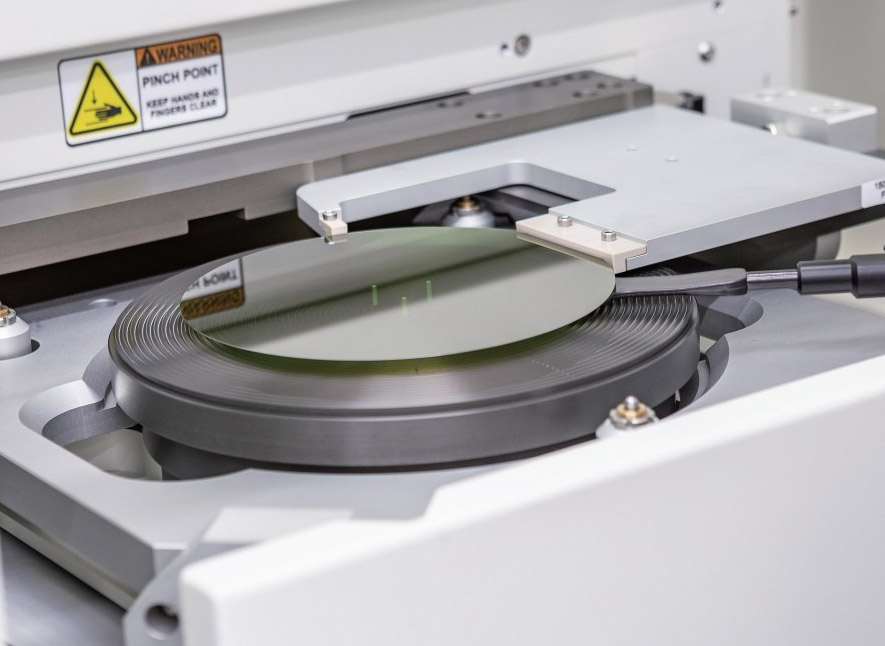

Substrat SIC semi-insulasi 12-inci

Substrat SIC semi-insulasi semi-inci semikorex mewakili terobosan dalam bahan semikonduktor generasi berikutnya, menawarkan kinerja yang tak tertandingi untuk aplikasi frekuensi tinggi, daya tinggi, dan tahan radiasi. Dirancang untuk RF canggih, microwave, dan fabrikasi perangkat daya, substrat SiC berdiameter besar ini memungkinkan efisiensi perangkat, keandalan, dan skalabilitas perangkat yang unggul.

Substrat SIC semi-insulasi 12 inci kami direkayasa menggunakan teknologi pertumbuhan dan pemrosesan canggih untuk mencapai kemurnian tinggi dan kepadatan cacat minimal. Dengan resistivitas biasanya lebih besar dari 10⁹ Ω · cm, mereka secara efektif menekan konduksi parasit, memastikan isolasi perangkat yang optimal. Bahan ini menunjukkan konduktivitas termal yang luar biasa (> 4,5 w/cm · k), stabilitas kimia yang unggul, dan kekuatan medan listrik kerusakan tinggi, menjadikannya ideal untuk lingkungan yang menuntut dan arsitektur perangkat cutting-edge.

Silikon karbida (sic) adalah bahan semikonduktor senyawa yang terdiri dari karbon dan silikon. Ini adalah salah satu bahan yang ideal untuk membuat perangkat tinggi, frekuensi tinggi, berdaya tinggi, dan tegangan tinggi. Dibandingkan dengan bahan silikon tradisional (SI), lebar celah pita silikon karbida adalah 3 kali lipat dari silikon; Konduktivitas termal adalah 4-5 kali lipat dari silikon; Tegangan kerusakan adalah 8-10 kali lipat dari silikon; Laju penyimpangan saturasi elektron adalah 2-3 kali lipat dari silikon, yang memenuhi kebutuhan industri modern untuk daya tinggi, tegangan tinggi, dan frekuensi tinggi. Ini terutama digunakan untuk membuat komponen elektronik berkecepatan tinggi, frekuensi tinggi, berdaya tinggi dan pemancar cahaya. Area aplikasi hilir meliputi jaringan pintar, kendaraan energi baru, tenaga angin fotovoltaik, komunikasi 5G, dll. Di bidang perangkat listrik, dioda silikon karbida dan MOSFET telah memulai aplikasi komersial.

Rantai industri silikon karbida terutama mencakup substrat, epitaxy, desain perangkat, manufaktur, pengemasan dan pengujian. Dari bahan hingga perangkat daya semikonduktor, silikon karbida akan melalui pertumbuhan kristal tunggal, pengiris ingot, pertumbuhan epitaxial, desain wafer, manufaktur, pengemasan dan aliran proses lainnya. Setelah mensintesis bubuk silikon karbida, ingot silikon karbida pertama kali dibuat, dan kemudian substrat silikon karbida diperoleh melalui pengiris, penggilingan dan pemolesan, dan pertumbuhan epitaxial dilakukan untuk mendapatkan wafer epitaxial. Wafer epitaxial menjadi sasaran proses seperti fotolitografi, etsa, implantasi ion, dan pasif logam untuk mendapatkan wafer silikon karbida, yang dipotong menjadi mati dan dikemas untuk mendapatkan perangkat. Perangkat digabungkan dan dimasukkan ke dalam perumahan khusus untuk berkumpul menjadi modul.

Dari perspektif sifat elektrokimia, bahan substrat silikon karbida dapat dibagi menjadi substrat konduktif (kisaran resistivitas 15 ~ 30mΩ · cm) dan substrat semi-insulasi (resistivitas lebih tinggi dari 105Ω · cm). Kedua jenis substrat ini digunakan untuk memproduksi perangkat diskrit seperti perangkat daya dan perangkat frekuensi radio setelah pertumbuhan epitaxial. Di antara mereka, substrat SIC semi-insulat 12 inci terutama digunakan untuk memproduksi perangkat frekuensi radio nitrida gallium, perangkat optoelektronik, dll. Dengan menumbuhkan lapisan epitaxial silicon karbida yang disebabkan oleh silicon yang lebih baik. seperti Hemt. Substrat silikon karbida konduktif terutama digunakan untuk memproduksi perangkat daya. Berbeda dengan proses pembuatan perangkat daya silikon tradisional, perangkat daya silikon karbida tidak dapat secara langsung diproduksi pada substrat silikon karbida. Penting untuk menumbuhkan lapisan epitaxial silikon karbida pada substrat konduktif untuk mendapatkan wafer epitaxial silikon karbida, dan kemudian memproduksi dioda Schottky, MOSFET, IGBT dan perangkat daya lainnya pada lapisan epitaxial.
