Bantalan Udara Grafit

Bantalan Udara Grafit Semicorex adalah komponen aerostatik presisi tinggi yang dirancang untuk memberikan gerakan linier dan putar tanpa gesekan untuk mesin ultra-presisi. Diproduksi dari kelas isostatik khususgrafit berpori, bantalan ini memanfaatkan permeabilitas alami struktur mikro karbon untuk menciptakan bantalan udara yang seragam, kaku, dan stabil. Tidak seperti bearing konvensional yang mengandalkan lubang bor, Graphite Air Bearing menggunakan jutaan pori sub-mikron di seluruh permukaannya untuk bertindak sebagai pembatas, memastikan profil tekanan terdistribusi sempurna tanpa gradien atau lonjakan tekanan.

Spesifikasi Teknis

Berdasarkan Laporan Uji Sampel, grafit Semicorex menunjukkan sifat bersertifikat berikut:

Fitur dan Manfaat Utama

Distribusi Tekanan Seragam: Struktur pori 0,5 µm menciptakan "tirai" udara, menghilangkan riak tekanan yang terkait dengan bantalan lubang dan memberikan kekakuan kemiringan yang unggul.

Gerakan Tanpa Gesekan: Nol gesekan statis dan dinamis (bebas gesekan) memungkinkan resolusi posisi tanpa batas dan tanpa keausan, sehingga memperpanjang masa pakai sistem tanpa batas.

Perlindungan Tabrakan (Pendaratan Lunak): Permukaan grafit Shore 53 HS tidak menimbulkan rasa sakit. Jika terjadi kehilangan udara, bantalan akan menempel dengan lembut pada pemandu, bertindak sebagai pelumas kering dan mencegah kerusakan parah pada jalur pemandu presisi.

Redaman Tinggi: Thegrafit berporimatriks secara alami menyerap getaran, memberikan efek redaman "film pemeras" yang meningkatkan waktu penyelesaian dan stabilitas dinamis dalam aplikasi pemindaian.

Kompatibilitas Ruang Bersih: Bantalan udara grafit Semicorex beroperasi tanpa oli atau gemuk, sehingga ideal untuk lingkungan ruang bersih ISO Kelas 1 yang umum dalam manufaktur semikonduktor.

Karakteristik Visual

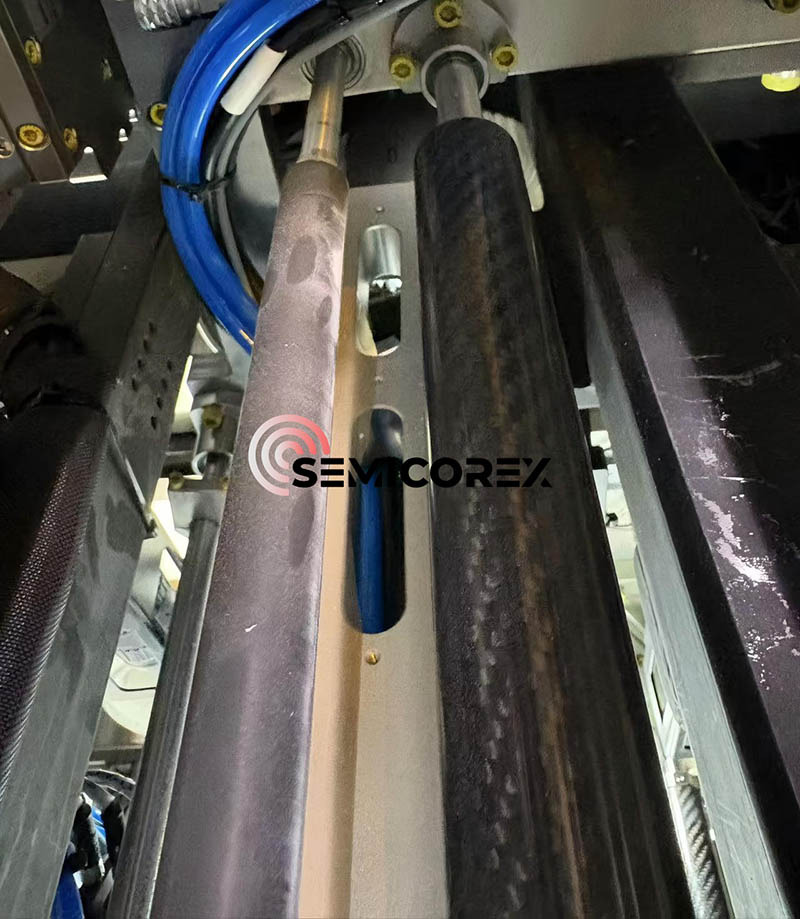

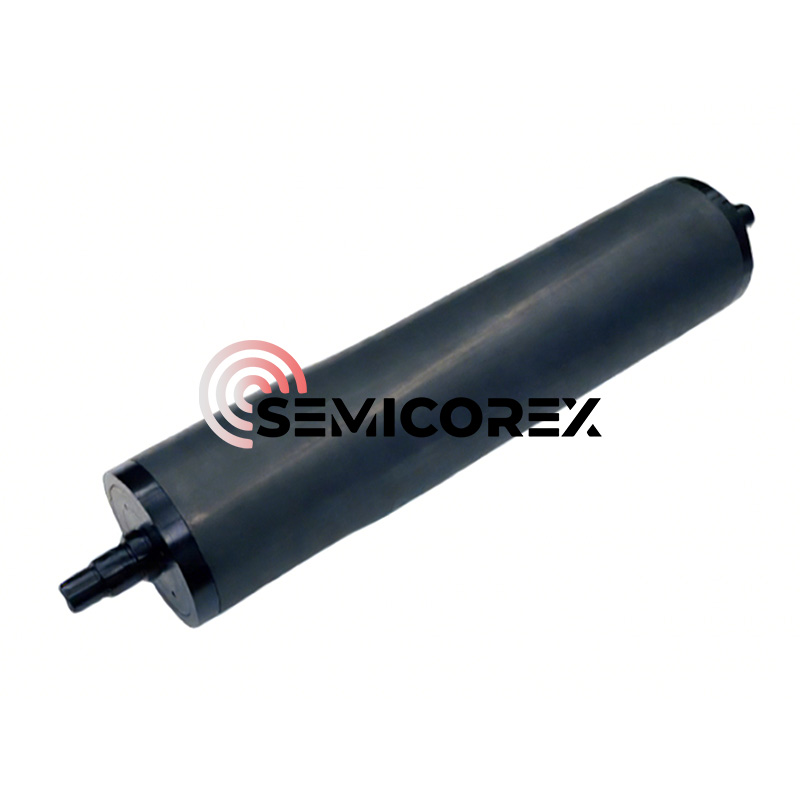

Inspeksi visual komponen Bantalan Udara Grafit (merujuk pada citra yang disediakan) mengungkapkan:

Permukaan Akhir: Karakteristik hasil akhir matte abu-abu arang dari grafit tanah presisi.

Geometri: Tersedia dalam konfigurasi batang linier dengan slot mesin untuk pemasangan atau pembersihan vakum. Permukaan berpori tampak seragam dengan mata telanjang, menyembunyikan jaringan pori mikroskopis.

Pemasangan: Dirancang untuk integrasi dengan slot mesin presisi atau sistem pemasangan tiang bola untuk memastikan paralelisme dengan jalur pemandu.

Konteks Sejarah dan Evolusi Teknologi

Batasan Bantalan Kontak

Selama beberapa dekade, standar gerak linier ditetapkan dengan mensirkulasi ulang bantalan bola dan perosotan rol. Meskipun kuat, sistem ini memiliki keterbatasan bawaan yang ditentukan oleh tekanan kontak Hertzian. Kontak fisik antara elemen bergulir dan balapan menghasilkan partikel gesekan, panas, dan keausan. Dalam aplikasi ultra-presisi, "kebisingan" yang dihasilkan oleh sirkulasi bola menciptakan riak kecepatan yang tidak dapat diterima untuk metrologi tingkat nanometer. Selain itu, kebutuhan pelumasan menimbulkan kontaminan dan persyaratan perawatan yang tidak sesuai dengan standar ruang bersih modern.

Revolusi Aerostatis

Peralihan ke bantalan udara menandai perubahan mendasar dalam desain alat berat. Dengan memisahkan permukaan dengan lapisan udara, para insinyur menghilangkan kontak mekanis. Bantalan udara awal menggunakan Kompensasi Orifice. Dalam desain ini, udara bertekanan dimasukkan melalui beberapa lubang (lubang) yang dibor secara presisi dan didistribusikan melalui alur.

Keterbatasan Desain Lubang:

Gradien Tekanan: Tekanan turun secara signifikan saat udara menjauh dari lubang/alur, sehingga mengurangi efisiensi kapasitas beban.

Palu Pneumatik: Volume udara yang terperangkap dalam alur dapat bertindak sebagai kapasitor, yang menyebabkan getaran atau "memalu".

Penyumbatan: Satu partikel debu dapat menyumbat lubang, menyebabkan kegagalan bantalan secara langsung.

Kecelakaan Bencana: Bantalan lubang biasanya terbuat dari logam keras (aluminium, baja tahan karat). Jika pasokan udara gagal, kontak logam dengan logam atau logam dengan granit akan mengakibatkan goresan dan luka parah.

Munculnya Teknologi Media Berpori

Bantalan udara media berpori, seperti yang menggunakan grafit berpori, memecahkan masalah ini dengan menggunakan bahan bantalan itu sendiri sebagai pembatas.

Sejarah: Dikembangkan pada pertengahan abad ke-20 namun disempurnakan untuk penggunaan komersial pada tahun 1980an dan 90an, teknologi karbon berpori memanfaatkan proses sintering untuk menciptakan material dengan jutaan jalur mikroskopis dan berliku-liku.

Terobosan: Kuncinya adalah mengendalikan proses manufaktur untuk memastikan permeabilitas isotropik. Spesifikasi Graphite Air Bearings dengan diameter pori rata-rata 0,5 µm mewakili iterasi matang dari teknologi ini, mengoptimalkan pembatasan aliran untuk memaksimalkan kekakuan sekaligus meminimalkan konsumsi udara. Evolusi ini mengubah bantalan udara dari instrumen laboratorium yang rumit menjadi komponen industri tangguh yang mampu beroperasi di lingkungan permesinan yang keras.

Ilmu Material: Menyelami grafit berpori untuk bantalan udara

Manufaktur Grafit Isostatik

Bantalan Udara Grafit diidentifikasi sebagai grafit isostatik. Proses pembuatan ini berbeda dari grafit yang diekstrusi atau dicetak.

Bahan Baku: Kokas minyak bumi dengan kemurnian tinggi dimikronisasi menjadi partikel (terkait dengan struktur halus yang terlihat pada spesifikasi pori 0,5 µm).

Cold Isostatic Pressing (CIP): Serbuk ditempatkan dalam cetakan dan diberi tekanan sangat tinggi dari segala arah (tekanan fluida). Hal ini memastikan kepadatan (1,74 g/cm³) seragam di seluruh billet. Isotropi ini sangat penting karena memastikan bahwa udara mengalir melalui bantalan dengan kecepatan yang sama ke segala arah, mencegah "kemiringan" atau pengangkatan yang tidak merata.

Grafitisasi: Billet dipanaskan hingga ~3000°C. Ini menyelaraskan struktur kristal, mengubah karbon menjadi grafit. Proses ini memberikan Resistansi Spesifik sebesar 13,02 µΩ·m, yang merupakan indikator utama tingkat grafitisasi dan stabilitas termal.

Analisis Mikrostruktur

Ukuran Pori (0,5 µm): Ini adalah dimensi "Goldilocks".

Jika pori-pori terlalu besar (> 1,0 µm): Konsumsi udara menjadi berlebihan, dan bantalan kehilangan kekakuannya (terlalu bocor).

Jika pori-pori terlalu kecil (<0,1 µm): Bantalan memerlukan tekanan masukan yang tidak praktis untuk menghasilkan gaya angkat, dan waktu respons menjadi lamban.

0,5 µm: Mewakili optimalisasi sistem udara bertekanan industri standar (80 PSI), menyeimbangkan efisiensi dengan kapasitas beban tinggi.

Massa jenis (1,74 g/cm³): Grafit padat tipikal berkisar antara 1,70 hingga 1,85 g/cm³. Nilai 1,74 menunjukkan porositas sekitar 15-20%. Volume "ruang kosong" ini bertindak sebagai reservoir internal, memastikan pasokan udara yang stabil ke permukaan.

Kekokohan Mekanik

Kuat Tekan (127,0 MPa): Nilai ini signifikan. Artinya bantalan dapat menopang beban besar tanpa kegagalan struktural. Untuk konteksnya, beton tipikal adalah ~30 MPa. grafit berpori untuk bantalan udara empat kali lebih kuat dari beton dalam kompresi. Hal ini memungkinkan bantalan dijepit atau diberi beban awal dengan gaya magnet tinggi tanpa retak.

Kekuatan Lentur (80,7 MPa): Ini tinggi untuk grafit. Hal ini memastikan bahwa bantalan bantalan tidak melengkung atau patah akibat momen lentur yang diterapkan selama akselerasi atau ketidaksejajaran pemasangan.

Tribologi dan "Soft Landing"

Kekerasan Pantai 53 HS (Scleroscope) menempatkannya dalam kategori "sedang-keras" untuk grafit (lebih lembut daripada beberapa tingkatan yang sangat padat yang bisa mencapai 70-80 HS).

Manfaat Tribologis: Jika terjadi kecelakaan, material bantalan harus dikorbankan. Granit (jalur pemandu) jauh lebih sulit. Grafit Shore 53 akan terkikis menjadi bubuk halus saat terkena benturan, melumasi slide dan mencegah transfer energi untuk menggores granit. Properti pelumasan mandiri ini adalah polis asuransi utama untuk mesin mahal.
