Pemanas aln

Pemanas semikorex ALN untuk semikonduktor adalah perangkat yang digunakan untuk memanaskan bahan semikonduktor. Itu terutama terbuat dariKeramik aluminium nitridamaterial, memiliki konduktivitas termal yang sangat baik dan ketahanan suhu tinggi, dan dapat beroperasi secara stabil pada suhu tinggi. Pemanas biasanya menggunakan kawat resistensi sebagai elemen pemanas. Dengan memberi energi pada kawat resistensi untuk memanas, panas ditransfer ke permukaan pemanas untuk mencapai pemanasan bahan semikonduktor. Pemanas ALN untuk semikonduktor memainkan peran penting dalam proses produksi semikonduktor dan dapat digunakan dalam proses seperti pertumbuhan kristal, anil, dan kue.

Dalam proses front-end (FEOL) dari manufaktur semikonduktor, berbagai perawatan proses harus dilakukan pada wafer, terutama memanaskan wafer hingga suhu tertentu, dan ada persyaratan yang ketat, karena keseragaman suhu memiliki pengaruh yang sangat penting pada hasil produk; Pada saat yang sama, peralatan semikonduktor juga harus bekerja di lingkungan di mana vakum, plasma dan gas kimia ada, yang membutuhkan penggunaan pemanas keramik (pemanas keramik). Pemanas keramik adalah komponen penting dari peralatan deposisi film tipis semikonduktor. Mereka digunakan di ruang proses dan secara langsung menghubungi wafer untuk membawa dan memungkinkan wafer untuk mendapatkan suhu proses yang stabil dan seragam dan untuk bereaksi dan menghasilkan film tipis pada permukaan wafer dengan presisi tinggi.

Peralatan deposisi film tipis untuk pemanas keramik umumnya menggunakan bahan keramik berdasarkanAluminium nitrida (ALN)karena suhu tinggi yang terlibat. Aluminium nitrida memiliki isolasi listrik dan konduktivitas termal yang sangat baik; Selain itu, koefisien ekspansi termal dekat dengan silikon, dan memiliki ketahanan plasma yang sangat baik, membuatnya sangat cocok untuk digunakan sebagai komponen perangkat semikonduktor.

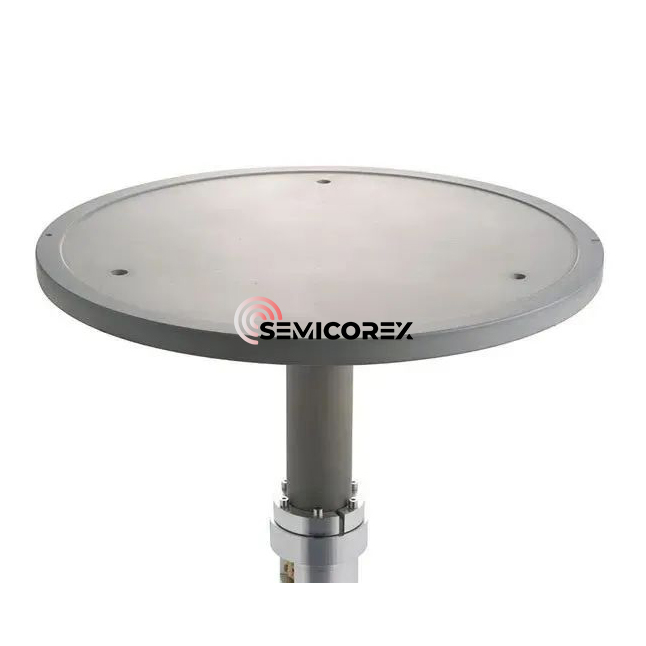

Pemanas ALN termasuk basis keramik yang membawa wafer, dan badan pendukung silindris yang mendukungnya di bagian belakang. Di dalam atau di permukaan dasar keramik, selain elemen resistensi (lapisan pemanas) untuk pemanasan, ada juga elektroda RF (lapisan RF). Untuk mencapai pemanasan dan pendinginan yang cepat, ketebalan dasar keramik harus tipis, tetapi terlalu tipis juga akan mengurangi kekakuan. Badan pendukung pemanas ALN umumnya terbuat dari bahan dengan koefisien ekspansi termal yang mirip dengan pangkalan, sehingga badan pendukung sering juga terbuat dari aluminium nitrida. Pemanas ALN mengadopsi struktur unik dari bagian bawah poros (poros) untuk melindungi terminal dan kabel dari efek plasma dan gas kimia korosif. Saluran masuk dan pipa outlet perpindahan panas disediakan di badan pendukung untuk memastikan suhu pemanas yang seragam. Basis dan badan pendukung terikat secara kimia dengan lapisan ikatan.

Elemen pemanas resistensi terkubur di pangkalan pemanas. Ini dibentuk oleh pencetakan layar dengan pasta konduktif (tungsten, molibdenum atau tantalum) untuk membentuk pola sirkuit lingkaran spiral atau konsentris. Tentu saja, kawat logam, mesh logam, kertas logam, dll. Juga dapat digunakan. Saat menggunakan metode pencetakan layar, dua pelat keramik dengan bentuk yang sama disiapkan, dan pasta konduktif diterapkan pada permukaan salah satunya. Kemudian, disinter untuk membentuk elemen pemanasan resistif, dan pelat keramik lainnya tumpang tindih dengan elemen pemanasan resistif untuk membuat elemen resistor terkubur di pangkalan.

Faktor utama yang mempengaruhi konduktivitas termal keramik aluminium nitrida adalah kepadatan kisi, kandungan oksigen, kemurnian bubuk, struktur mikro, dll., Yang akan mempengaruhi konduktivitas termal keramik aluminium nitrida.
