TAC Coated Crucible dalam pertumbuhan kristal sic

Dalam beberapa tahun terakhir,TAC dilapisiCawan lebur telah menjadi solusi teknis yang penting sebagai pembuluh reaksi dalam proses pertumbuhan kristal silikon karbida (SIC). Bahan TAC telah menjadi bahan utama di bidang pertumbuhan kristal silikon karbida karena ketahanan korosi kimianya yang sangat baik dan stabilitas suhu tinggi. Dibandingkan dengan cawan lebur grafit tradisional, cawan lebur yang dilapisi TAC memberikan lingkungan pertumbuhan yang lebih stabil, mengurangi dampak korosi grafit, memperpanjang umur layanan dari wadah, dan secara efektif menghindari fenomena pembungkus karbon, sehingga mengurangi kepadatan mikrotube.

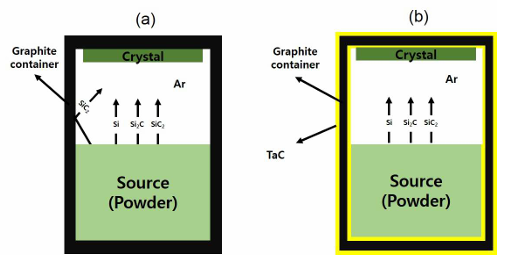

 Gbr.1 pertumbuhan kristal sic

Keuntungan dan Analisis Eksperimental dari Tac-Laupbles TAC

Dalam penelitian ini, kami membandingkan pertumbuhan kristal silikon karbida menggunakan cawan lebur grafit tradisional dan cawan grafit yang dilapisi dengan TAC. Hasil penelitian menunjukkan bahwa caisible yang dilapisi tAC secara signifikan meningkatkan kualitas kristal.

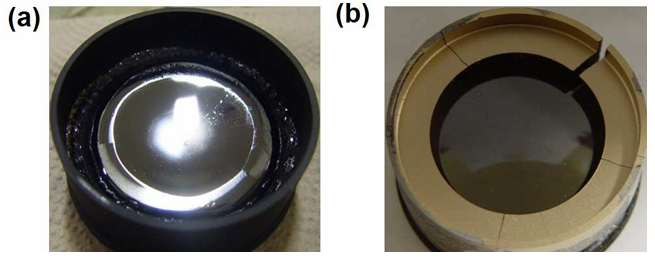

Gbr.2 Om Gambar sic ingot yang ditumbuhkan dengan metode PVT

Gambar 2 mengilustrasikan bahwa kristal silikon karbida yang ditanam dalam cawan grafit tradisional menampilkan antarmuka cekung, sedangkan yang ditanam di cawan lebur berlapis tac menunjukkan antarmuka cembung. Selain itu, seperti yang terlihat pada Gambar 3, fenomena polikristalin tepi diucapkan dalam kristal yang ditanam menggunakan cawan lebur grafit tradisional, sedangkan penggunaan cawan lebur yang dilapisi tac secara efektif memitigasi masalah ini.

Analisis menunjukkan bahwaTAC CoatingMeningkatkan suhu di tepi wadah, sehingga mengurangi laju pertumbuhan kristal di daerah itu. Selain itu, lapisan TAC mencegah kontak langsung antara dinding samping grafit dan kristal, yang membantu mengurangi nukleasi. Faktor -faktor ini secara kolektif mengurangi kemungkinan polikristalinitas yang terjadi di tepi kristal.

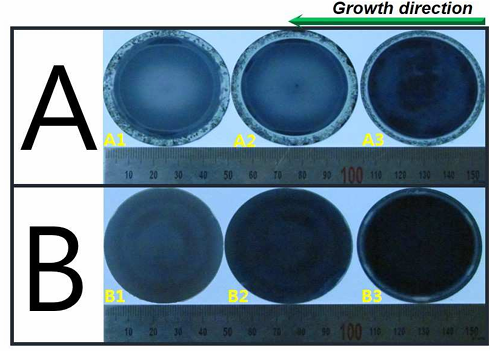

Gbr.3 OM Gambar Wafer pada Tahapan Pertumbuhan yang Berbagai

Selanjutnya, kristal silikon karbida tumbuhBerlapis tacCawan lebur menunjukkan hampir tidak ada enkapsulasi karbon, penyebab umum cacat mikropipe. Akibatnya, kristal -kristal ini menunjukkan pengurangan yang signifikan dalam kepadatan cacat mikropipe. Hasil uji korosi yang disajikan pada Gambar 4 mengkonfirmasi bahwa kristal yang ditanam di cawan yang berlapis tac hampir tidak memiliki cacat mikropipe.

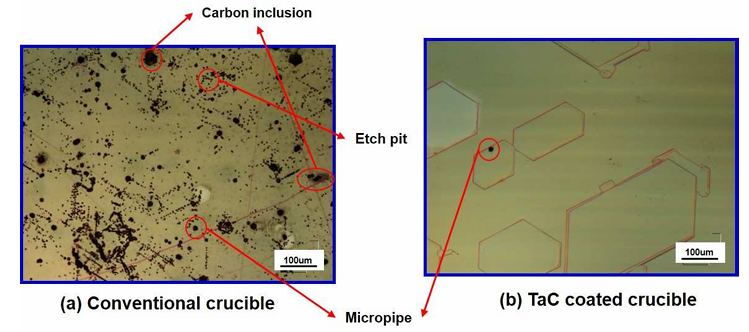

Gbr.4 om gambar setelah etsa koh

Peningkatan Kualitas Kristal dan Kontrol Pengotor

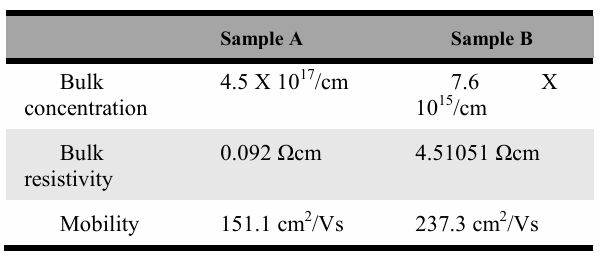

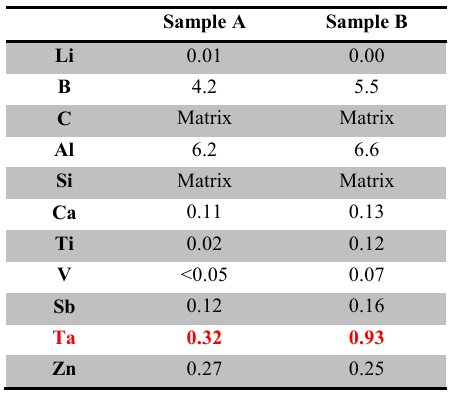

Melalui GDMS dan uji Hall kristal, penelitian ini menemukan bahwa kandungan TA dalam kristal sedikit meningkat ketika cawan lebur yang dilapisi TAC digunakan, tetapi lapisan TAC secara signifikan membatasi masuknya masuknya nitrogen (N) ke dalam kristal. Singkatnya, cawan lebur yang dilapisi TAC dapat menumbuhkan kristal silikon karbida dengan kualitas yang lebih tinggi, terutama dalam mengurangi kepadatan cacat (terutama mikrotube dan enkapsulasi karbon) dan mengendalikan konsentrasi doping nitrogen.

Semicorex menawarkan berkualitas tinggiCrucible grafit berlapis tacuntuk pertumbuhan kristal sic. Jika Anda memiliki pertanyaan atau memerlukan detail tambahan, jangan ragu untuk menghubungi kami.

Hubungi Telepon # +86-13567891907

Email: sales@semicorex.com
