Peran Apa yang Dimainkan Proses Annealing?

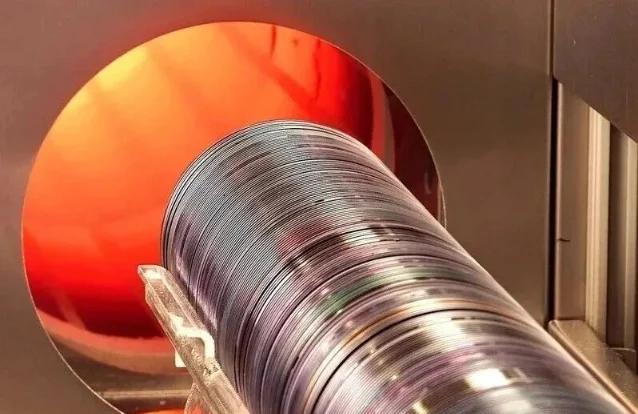

Dalam fabrikasi wafer, perlakuan anil merupakan langkah pemrosesan yang sangat diperlukan. Annealing pada dasarnya adalah proses perlakuan panas terkontrol, yang melibatkan pemanasan wafer silikon hingga suhu tertentu (biasanya antara 600°C dan 1200°C), menahannya selama jangka waktu tertentu, dan mendinginkannya pada kecepatan yang sesuai. Ini tidak mengubah bentuk makroskopis wafer tetapi memperbaiki dan mengoptimalkan struktur mikro internalnya.

Fungsi Anil

Dengan mengatur profil pemanasan dan pendinginan secara tepat, proses anil dapat mengaktifkan atom dopan, memperbaiki kerusakan kisi, mengurangi tekanan internal, dan meningkatkan keandalan listrik wafer. Peningkatan kinerja penting ini meletakkan dasar yang kuat untuk pemrosesan wafer berikutnya, yang berfungsi sebagai prasyarat inti untuk memastikan pengoperasian perangkat semikonduktor pengguna akhir yang stabil dalam jangka panjang dalam skenario daya tinggi dan integrasi tinggi.

1. Aktivasi Atom Dopan

Selama implantasi ion, atom dopan berenergi tinggi (misalnya boron, fosfor, arsenik) didorong ke dalam kisi silikon seperti peluru. Sebagian besar atom terjebak di situs interstisial atau posisi acak dalam keadaan tidak aktif secara elektrik – tidak mampu mensuplai elektron atau lubang bebas, sehingga gagal mengubah konduktivitas silikon. Annealing memasok energi panas yang cukup untuk memungkinkan atom interstisial bermigrasi, menempati situs kisi kosong yang disebabkan oleh kerusakan implantasi, dan berintegrasi ke dalam kisi kristal. Proses ini dikenal sebagai aktivasi substitusi. Hanya dopan yang diaktifkan yang menyumbangkan pembawa muatan gratis untuk membentuk sambungan PN atau saluran konduktif. Tanpa anil, pengotor yang ditanamkan hanya ada secara fisik di dalam silikon dengan dampak yang dapat diabaikan terhadap kinerja listrik.

2. Perbaikan Kerusakan Kisi

Implantasi ion berenergi tinggi menggantikan atom silikon dari situs kisi, menghasilkan banyak kekosongan, interstisial, dan bahkan lapisan amorf setebal beberapa hingga puluhan nanometer pada permukaan wafer. Kisi-kisi yang rusak tersebut mengalami mobilitas pembawa yang rendah dan arus bocor yang parah. Selama anil, energi panas memicu getaran, difusi, dan penataan ulang atom silikon. Daerah amorf melakukan rekristalisasi melalui epitaksi fase padat untuk memulihkan struktur kristal tunggal yang hampir sempurna, serupa dengan pelapisan ulang jalan berlubang untuk memulihkan kerataan dan integritas struktural.

3. Menghilangkan Stres Internal

Tekanan termal dan mekanis terakumulasi dalam wafer silikon selama oksidasi suhu tinggi, deposisi film tipis, dan siklus suhu yang cepat. Stres yang tidak diatasi menyebabkan wafer membungkuk, garis tergelincir, kegagalan pemfokusan litografi, atau bahkan patahnya perangkat. Melalui profil suhu yang dirancang dengan baik, anil melemaskan atom kisi untuk melepaskan tegangan sisa secara seragam.

4. Peningkatan Keandalan ListrikLangkah-langkah manufaktur tertentu menimbulkan pengotor tingkat dalam seperti logam berat (besi, tembaga), yang membentuk pusat rekombinasi di celah pita, sehingga secara drastis mengurangi masa pakai pembawa minoritas dan meningkatkan arus bocor. Anil suhu tinggi mendorong pengotor ini berdifusi ke dalam dan ditangkap oleh lapisan pengambil permukaan, memurnikan daerah aktif. Langkah ini sangat penting untuk perangkat yang sensitif terhadap kebocoran seperti sel surya dan detektor.
