Mengapa Cincin Fokus Sangat Diperlukan untuk Peralatan Etsa？

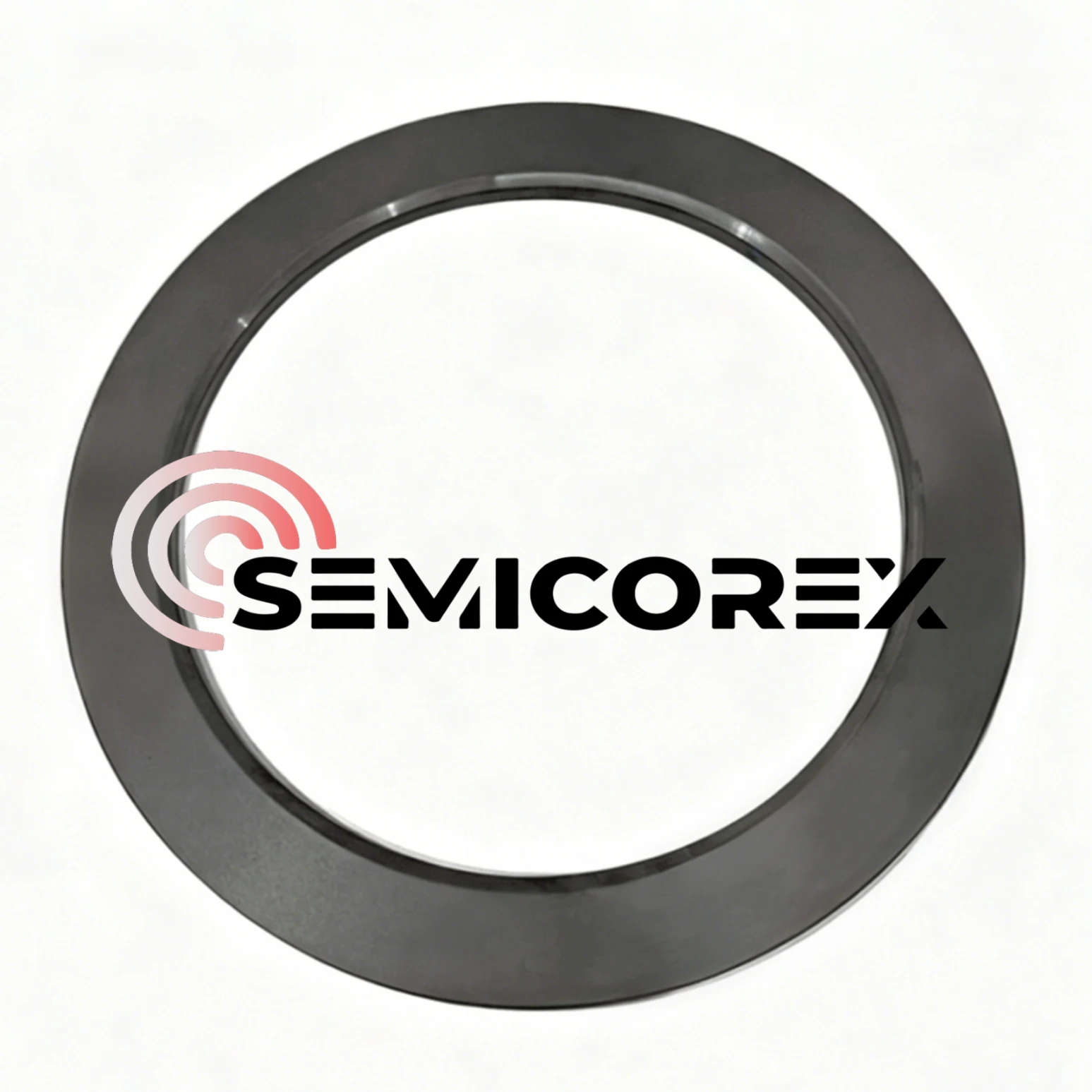

Cincin fokus, juga disebut sebagai cincin kompensasi atau cincin kurungan, merupakan komponen yang sangat diperlukan dalam peralatan etsa, terutama peralatan etsa kering plasma. Proses etsa presisi skala nano dalam manufaktur semikonduktor modern tidak akan dapat dicapai tanpanya. Penggunaan cincin fokus memastikan keseragaman etsa, menjamin laju etsa permukaan wafer, melindungi perangkat keras inti peralatan etsa, dan pada akhirnya meningkatkan hasil perangkat semikonduktor dan mengurangi biaya produksi.

Fungsi Inti Cincin Fokus

1. Mengoptimalkan medan listrik tepi dan distribusi plasma

Tanpa acincin fokus, garis medan listrik di tepi wafer menjadi sangat bengkok dan berbeda, sehingga menimbulkan efek tepi. Hal ini menyebabkan perbedaan yang signifikan dalam kepadatan plasma dan energi pemboman ion antara tepi wafer dan wilayah tengah. Cincin fokus disusun di sekeliling wafer untuk secara efektif meningkatkan batas fisik dan listrik wafer dan membentuk kembali distribusi plasma tepi. Ini memperhalus profil medan listrik di tepi wafer, seperti mengubah “tebing curam” menjadi “lereng landai”. Peningkatan ini menciptakan selubung plasma yang lebih seragam di tepi wafer, mengarahkan ion untuk membombardir seluruh permukaan wafer pada sudut yang lebih vertikal dan konsisten, termasuk cetakan terluar.

2. Melindungi Electrostatic Chuck (ESC) dan berfungsi sebagai komponen ruang proses

Lingkungan plasma sangat korosif. Tanpa perlindungan dari cincin fokus, plasma berenergi tinggi akan langsung membombardir dan mengetsa pencekam elektrostatis (ESC) yang menahan wafer. Karena ESC biasanya terbuat dari bahan mahal seperti keramik alumina, biaya penggantiannya sangat tinggi. Cincin fokus, sebagai bahan habis pakai yang dapat diganti,  bertindak sebagai komponen pengorbanan untuk melindungi komponen peralatan yang lebih penting dan mengurangi biaya terkait. Cincin fokus biasanya terbuat dari silikon, kuarsa, silikon karbida, dan bahan lain yang kompatibel dengan proses. Partikel yang dihasilkan dari erosi memiliki dampak yang jauh lebih kecil terhadap proses dibandingkan kontaminan logam (misalnya aluminium, natrium) yang dilepaskan oleh bahan ESC yang terkikis. Hal ini secara efektif mengurangi risiko kontaminasi ruang dan wafer oleh partikel atau produk sampingan reaksi, sehingga meminimalkan cacat produk.

3. Mengkompensasi variasi ketebalan wafer

Permukaan atas cincin fokus biasanya dirancang agar sejajar dengan permukaan atas wafer. Hal ini memastikan jarak yang konsisten dari elektroda atas ke permukaan wafer dan permukaan cincin fokus, membantu membentuk medan listrik yang seragam di seluruh area dan menghindari distorsi medan listrik yang disebabkan oleh perbedaan ketinggian.

Cincin fokus secara bertahap tergores lebih tipis dengan plasma selama pemrosesan. Cincin fokus yang menipis menyebabkan penyimpangan proses: ketika tinggi cincin fokus berkurang karena erosi, kemampuannya untuk membatasi medan listrik tepi melemah, dan kinerja proses pada tepi wafer (misalnya laju etsa, profil) secara bertahap bergeser. Oleh karena itu, cincin fokus harus diganti secara berkala berdasarkan throughput proses (misalnya, akumulasi jam RF).

Proses etsa yang berbeda (etsa silikon, etsa oksida, etsa logam) dapat menggunakan cincin fokus yang terbuat dari bahan berbeda (misalnya silikon monokristalin, kuarsa,silikon karbida, keramik) untuk mencocokkan tingkat etsa dan meminimalkan kontaminasi. Pada beberapa alat canggih, perangkat lunak kontrol proses lanjutan (APC) melacak durasi penggunaan cincin fokus dan dapat mengkompensasi efek erosi dengan menyempurnakan parameter proses (misalnya daya, tekanan), sehingga memperpanjang masa pakai sekaligus menjaga stabilitas proses.
