Teknologi Etsa Selektif SiGe dan Si

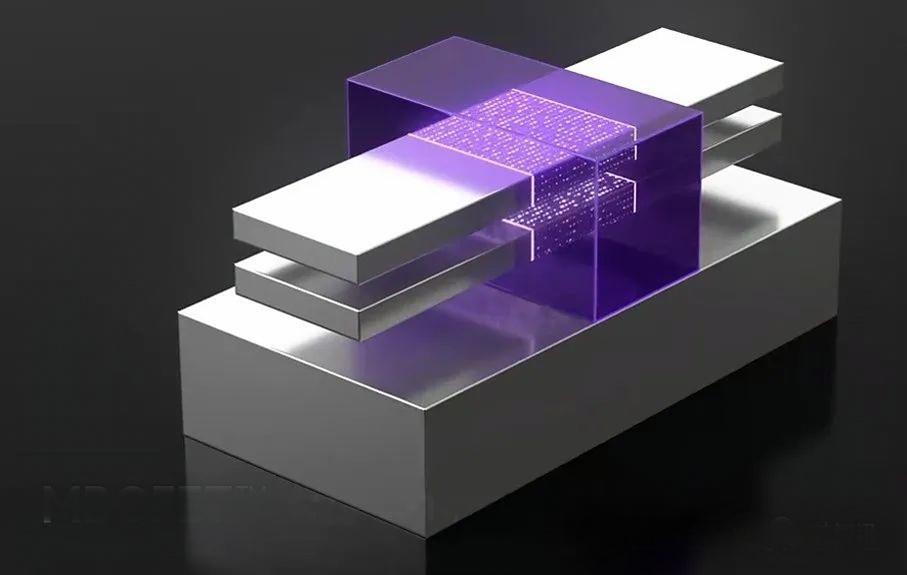

Gate-All-Around FET (GAAFET), sebagai arsitektur transistor generasi berikutnya yang siap menggantikan FinFET, telah mendapatkan perhatian yang signifikan karena kemampuannya memberikan kontrol elektrostatis yang unggul dan peningkatan kinerja pada dimensi yang lebih kecil. Langkah penting dalam pembuatan GAAFET tipe-n melibatkan selektivitas tinggietsatumpukan SiGe:Si sebelum pengendapan spacer bagian dalam, menghasilkan lembaran nano silikon dan saluran pelepasan.

Artikel ini membahas tentang selektifteknologi etsaterlibat dalam proses ini dan memperkenalkan dua metode etsa baru — etsa bebas plasma gas oksidatif tinggi dan etsa lapisan atom (ALE) —yang menawarkan solusi baru untuk mencapai presisi dan selektivitas tinggi dalam etsa SiGe.

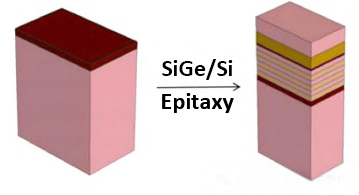

Lapisan Superlattice SiGe dalam Struktur GAA

Dalam desain GAAFET, untuk meningkatkan kinerja perangkat, lapisan Si dan SiGe bergantiantumbuh secara epitaksial pada substrat silikon, membentuk struktur multilayer yang dikenal sebagai superlattice. Lapisan SiGe ini tidak hanya menyesuaikan konsentrasi pembawa tetapi juga meningkatkan mobilitas elektron dengan memberikan tekanan. Namun, dalam langkah proses selanjutnya, lapisan SiGe ini harus dihilangkan secara tepat sambil tetap mempertahankan lapisan silikon, sehingga memerlukan teknologi etsa yang sangat selektif.

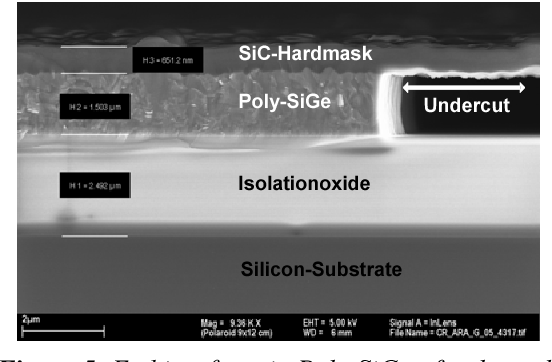

Metode Etsa Selektif SiGe

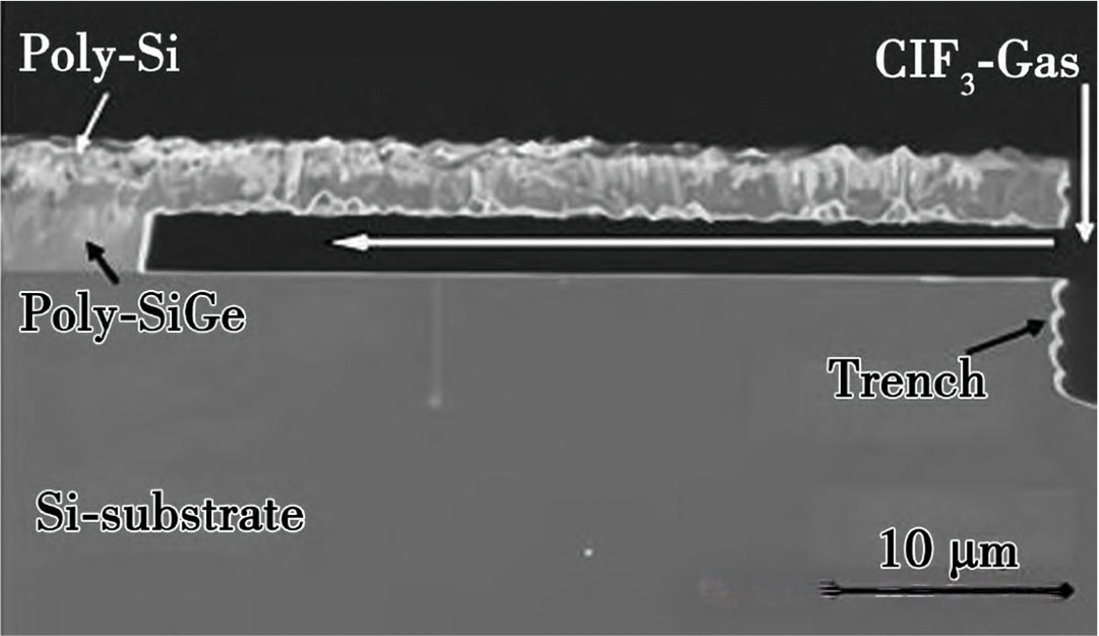

Etsa Bebas Plasma Gas Oksidatif Tinggi

Pemilihan gas ClF3: Metode etsa ini menggunakan gas yang sangat oksidatif dengan selektivitas ekstrim, seperti ClF3, sehingga mencapai rasio selektivitas SiGe:Si sebesar 1000-5000. Itu dapat diselesaikan pada suhu kamar tanpa menyebabkan kerusakan plasma.

Efisiensi suhu rendah: Suhu optimal adalah sekitar 30°C, mewujudkan selektivitas tinggi dalam kondisi suhu rendah, menghindari peningkatan anggaran termal tambahan, yang sangat penting untuk menjaga kinerja perangkat.

Lingkungan kering: Keseluruhanproses etsadilakukan dalam kondisi benar-benar kering, menghilangkan risiko adhesi struktur.

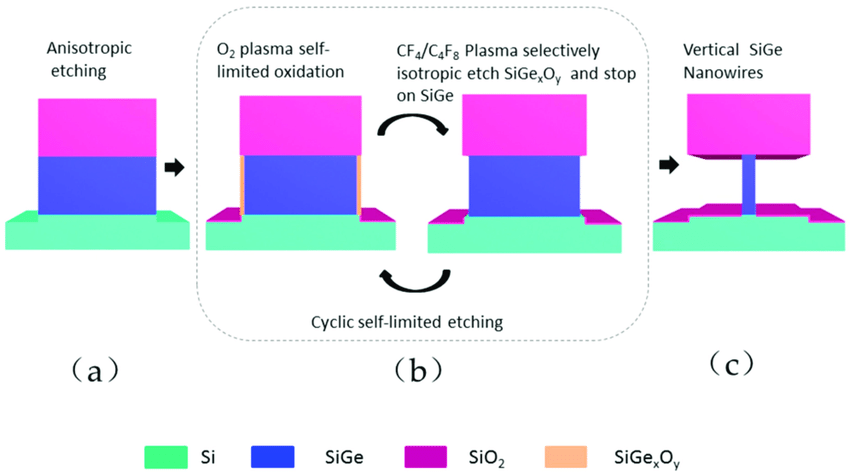

Etsa Lapisan Atom (ALE)

Karakteristik yang membatasi diri: ALE adalah siklus dua langkahteknologi etsa, dimana permukaan bahan yang akan digores dimodifikasi terlebih dahulu, kemudian lapisan yang dimodifikasi dihilangkan tanpa mempengaruhi bagian yang tidak dimodifikasi. Setiap langkah bersifat membatasi diri, memastikan presisi hingga tingkat menghilangkan beberapa lapisan atom saja dalam satu waktu.

Etsa siklik: Dua langkah yang disebutkan di atas diulang berulang kali hingga kedalaman etsa yang diinginkan tercapai. Proses ini memungkinkan ALE untuk mencapainyaetsa presisi tingkat atomdi rongga berukuran kecil di dinding bagian dalam.
