Aplikasi Inti Komponen Keramik Alumina di Semikonduktor

Dengan latar belakang perluasan kapasitas produksi semikonduktor global yang berkelanjutan dan kemajuan proses manufaktur yang tiada henti, peralatan fabrikasi semikonduktor kini menuntut kinerja yang belum pernah terjadi sebelumnya dari komponen intinya. Selama pemrosesan wafer, bagian dalam ruang peralatan terkena berbagai kondisi pengoperasian yang keras, termasuk pemboman plasma berenergi tinggi, erosi gas korosif, fluktuasi suhu ekstrem, dan kontrol kebersihan yang ketat. Bahan logam dan organik tradisional tidak lagi dapat menghasilkan gabungan sifat seperti ketahanan terhadap korosi, ketahanan suhu tinggi, insulasi unggul, dan kontaminasi rendah.

Sebagai keramik canggih terkemuka untuk aplikasi semikonduktor, keramik alumina memberikan keseimbangan optimal antara biaya, kemampuan mesin, dan kinerja keseluruhan. Menampilkan kekerasan tinggi, insulasi yang sangat baik, ketahanan terhadap korosi yang luar biasa, dan ekspansi termal yang rendah, bahan-bahan tersebut sepenuhnya memenuhi persyaratan ketat untuk komponen berukuran besar dan berkekuatan tinggi dalam peralatan pengemasan dan fabrikasi semikonduktor, dan telah menjadi bahan struktural yang tak tergantikan di industri.

Aplikasi Inti Komponen Keramik Alumina di Semikonduktor

1. Aplikasi pada Peralatan Litografi

Litografi adalah salah satu proses tercanggih dalam manufaktur semikonduktor, yang menerapkan standar sangat ketat untuk akurasi dan kebersihan posisi gerak. Keramik alumina banyak digunakan untuk wafer chuck, stage keramik, presisimenangani senjatadan bagian penting lainnya.

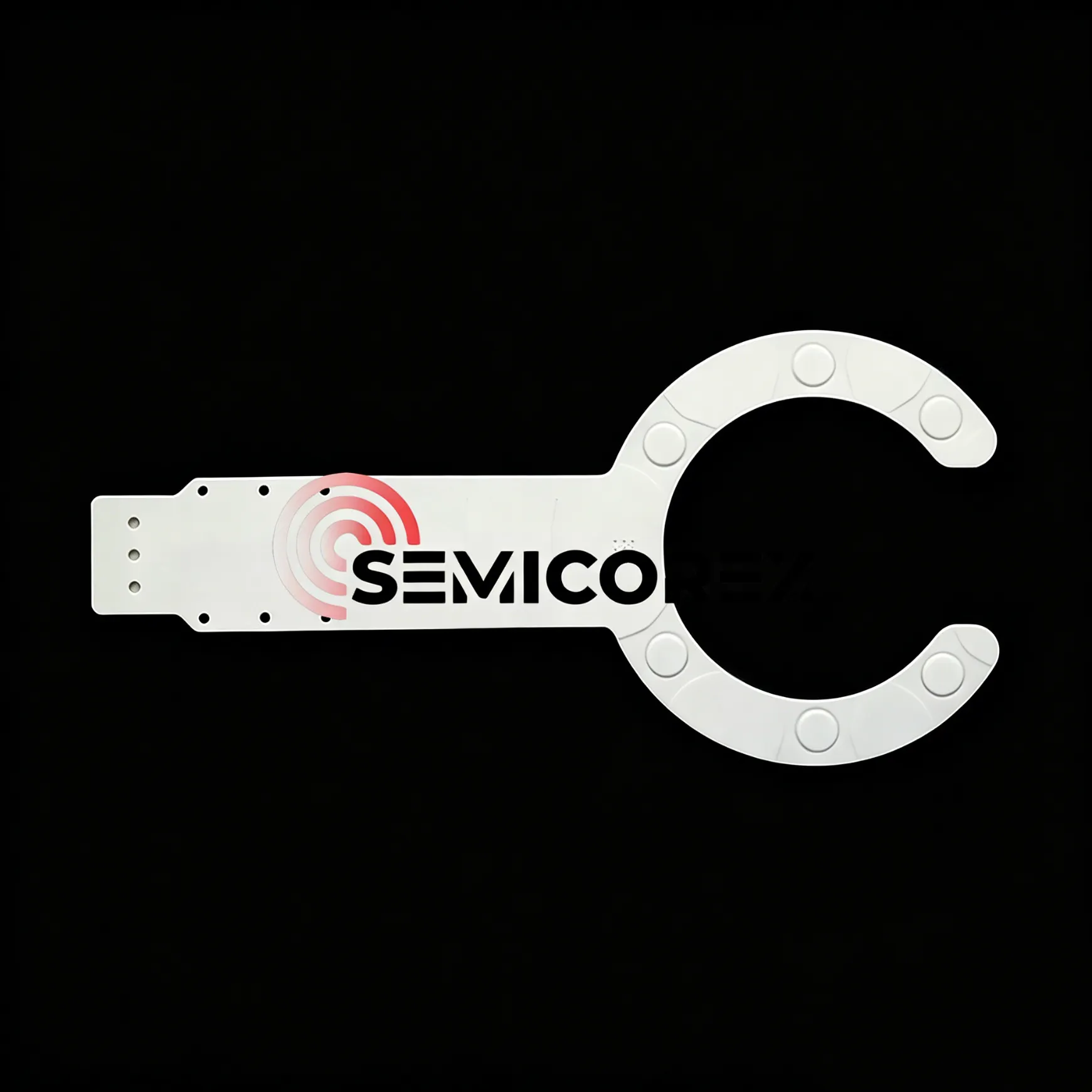

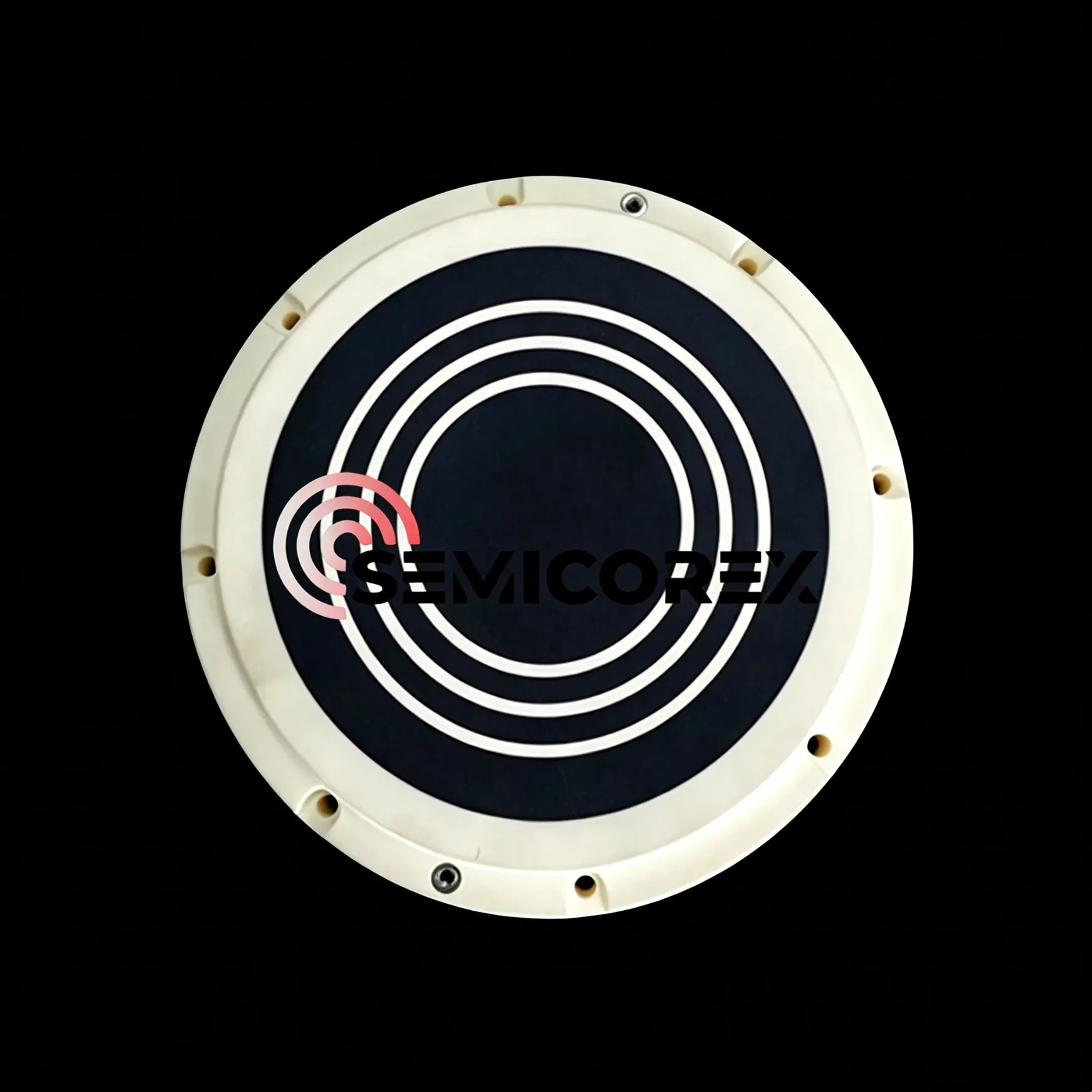

Untuk transportasi wafer, keramik alumina digunakan untuk membuat lengan robot. Meskipun keramik silikon karbida secara teoritis ideal untuk komponen tersebut, lengan keramik alumina memberikan efektivitas biaya yang unggul berkat biaya material yang lebih rendah dan pengerjaan yang lebih mudah. Dalam proses pemolesan wafer, keramik alumina banyak diaplikasikan pada pelat pemoles, platform kondisioner, dan lain-lainchuck vakumS.

Keakuratan posisi tahapan litografi dan sistem transfer wafer berdampak langsung pada keakuratan overlay dan hasil produksi. Berkat kekakuannya yang tinggi, ekspansi termal yang rendah, dan ketahanan getaran yang sangat baik, keramik alumina membantu sistem gerak mempertahankan pengoperasian presisi tinggi dalam jangka panjang pada kecepatan tinggi. Sementara itu, material tersebut memenuhi persyaratan ruang bersih yang ketat termasuk kinerja bebas partikel, non-magnet, dan pelepasan gas yang rendah.

2. Aplikasi pada Peralatan Etsa

Etsa adalah proses pembuatan semikonduktor inti, di mana plasma berenergi tinggi secara selektif menghilangkan material dari area tertentu pada permukaan wafer. Dihasilkan oleh halogen terionisasi dan gas inert, plasma tidak hanya bekerja pada wafer, namun juga menyebabkan erosi fisik dan kimia terus menerus pada dinding ruang dan komponen penting. Hal ini menyebabkan dua masalah besar: bagian yang terkikis menghasilkan partikel di udara yang dapat menempel pada wafer dan menyebabkan korsleting pada chip; selain itu, keausan komponen mempercepat penuaan peralatan dan memperpendek masa pakai.

Alumina (Al₂O₃) memiliki kekuatan dielektrik yang tinggi dan ketahanan kimia yang unggul, mempertahankan kinerja yang stabil di bawah paparan plasma yang intens. Ini adalah salah satu bahan yang paling banyak digunakan untuk perlindungan etsa plasma. Lapisan alumina dengan kemurnian tinggi dan keramik alumina padat biasanya digunakan untuk melindungi ruang etsa dan komponen internal. Selain struktur ruang, keramik alumina juga digunakan untuk gasnozel, pelat distribusi gas dan cincin penahan wafer pada peralatan pemrosesan plasma.

3. Aplikasi pada Peralatan CMP

Dalam Pemolesan Mekanis Kimia (CMP), partikel abrasif dalam bubur menyebabkan gesekan dan keausan terus-meneruspelat pemolesdan tahapan. Mengingat kekerasan dan ketahanan ausnya yang luar biasa, keramik alumina banyak digunakan untuk meja pemoles keramik, pelat pemoles, pelat lapping, dan efektor akhir.

Kekerasan permukaan yang luar biasa dari meja pemoles alumina memastikan kerataan yang konsisten setelah memproses wafer dalam jumlah besar, yang sangat penting untuk kontrol yang tepat terhadap planaritas permukaan chip.

4. Aplikasi dalam Kemasan Semikonduktor

Dalam kemasan semikonduktor, keramik alumina banyak diproduksi menjadi substrat kemasan, heat sink, dan pelat dasar untuk perangkat elektronik berdaya tinggi. Substrat sirkuit alumina menawarkan insulasi yang sangat baik, konduktivitas termal yang baik, koefisien muai panas yang rendah, dan kekuatan mekanik yang tinggi, menjadikannya pilihan utama untuk kemasan elektronik. Komponen alumina untuk kemasan bare chip memiliki sifat kedap udara yang sangat baik bahkan pada suhu tinggi, dan banyak digunakan dalam lingkungan elektronik vakum.

Selain itu, komponen keramik alumina berfungsi sebagai komponen kunci dalam peralatan back-end semikonduktor, seperti kapiler keramik untuk mesin pengikat kawat, nozel keramik, dan kartu probe untuk pengendali pengujian, yang semuanya memerlukan presisi sangat tinggi, ketahanan aus yang tinggi, dan isolasi listrik yang andal.
