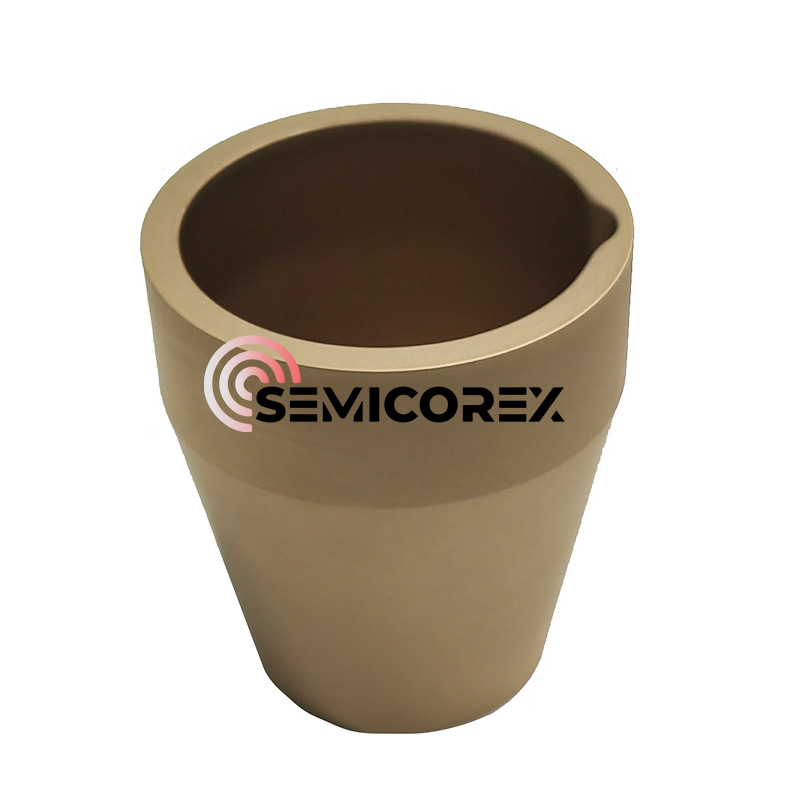

Wadah Grafit Berlapis TaC Semicorex dibuat dengan grafit pelapis Tantalum Carbide melalui metode CVD, yang merupakan material yang paling cocok diterapkan dalam proses pembuatan semikonduktor. Semicorex adalah perusahaan yang secara konsisten berspesialisasi dalam pelapisan keramik CVD dan menawarkan solusi material terbaik di industri semikonduktor.*
Wadah Grafit Berlapis TaC Semicorex Tantalum Carbide dirancang untuk memberikan penghalang pelindung terbaik, memastikan kemurnian dan stabilitas di "zona panas" yang paling menuntut. Dalam produksi semikonduktor Wide Bandgap (WBG), khususnya Silicon Carbide (SiC) dan Gallium Nitride (GaN), lingkungan pemrosesan sangat agresif. Komponen grafit standar atau bahkan berlapis SiC sering rusak bila terkena suhu melebihi 2.000°C dan fase uap korosif.
MengapaLapisan TaCadalah Standar Emas Industri
Tantalum Carbide adalah bahan utama Wadah Grafit Lapis TaC yang merupakan salah satu bahan paling tahan api yang diketahui manusia, dengan titik leleh sekitar 3.880°C. Ketika diterapkan sebagai lapisan padat dengan kemurnian tinggi melalui Deposisi Uap Kimia (CVD) ke substrat grafit berkualitas tinggi, lapisan ini mengubah wadah standar menjadi bejana berkinerja tinggi yang mampu menahan kondisi epitaksi dan pertumbuhan kristal paling keras.
1. Ketahanan Kimia Tak Tertandingi terhadap Hidrogen dan Amonia
Dalam proses seperti GaN MOCVD atau SiC Epitaxy, keberadaan hidrogen dan amonia dapat dengan cepat mengikis grafit yang tidak terlindungi atau bahkan lapisan Silikon Karbida. TaC secara unik bersifat inert terhadap gas-gas ini pada suhu tinggi. Hal ini mencegah "debu karbon"—pelepasan partikel karbon ke dalam aliran proses—yang merupakan penyebab utama cacat kristal dan kegagalan batch.
2. Stabilitas Termal Unggul untuk Pertumbuhan PVT
Untuk Pengangkutan Uap Fisik (PVT)—metode utama untuk menumbuhkan ingot SiC—suhu pengoperasian sering kali berkisar antara 2.200°C dan 2.500°C. Pada tingkat ini, lapisan SiC tradisional mulai menyublim. Lapisan TaC kami tetap kokoh secara struktural dan stabil secara kimia, memberikan lingkungan pertumbuhan yang konsisten yang secara signifikan mengurangi terjadinya mikropipa dan dislokasi pada ingot yang dihasilkan.
3. Pencocokan dan Adhesi CTE Presisi
Salah satu tantangan terbesar dalam teknologi pelapisan adalah mencegah delaminasi (pengelupasan) selama siklus termal. Proses CVD milik kami memastikan bahwa lapisan Tantalum Carbide terikat secara kimia ke substrat grafit. Dengan memilih kualitas grafit dengan Koefisien Ekspansi Termal (CTE) yang sangat cocok dengan lapisan TaC, kami memastikan wadah tersebut dapat bertahan dalam ratusan siklus pemanasan dan pendinginan cepat tanpa retak.
Aplikasi Utama dalam Semikonduktor Generasi Berikutnya
Kitadilapisi TaCSolusi Wadah Grafit dirancang khusus untuk:
SiC Ingot Growth (PVT): Meminimalkan reaksi uap kaya silikon dengan dinding wadah untuk mempertahankan rasio C/Si yang stabil.
GaN Epitaxy (MOCVD): Melindungi susceptor dan cawan lebur dari korosi akibat amonia, memastikan sifat listrik tertinggi dari lapisan epi.
Annealing Suhu Tinggi: Berfungsi sebagai wadah yang bersih dan non-reaktif untuk memproses wafer pada suhu di atas 1.800°C.
Umur Panjang dan ROI: Melampaui Biaya Awal
Tim pengadaan sering membandingkan biaya pelapisan TaC vs. SiC. Meskipun TaC mewakili investasi awal yang lebih tinggi, Total Biaya Kepemilikan (TCO) jauh lebih unggul dalam aplikasi suhu tinggi.
Peningkatan Hasil: Lebih sedikit inklusi karbon berarti lebih banyak wafer "Kelas Utama" per ingot.
Umur Bagian yang Diperpanjang: Crucible TaC kami biasanya bertahan lebih lama dari versi berlapis SiC sebanyak 2x hingga 3x di lingkungan PVT.
Mengurangi Kontaminasi: Pelepasan gas mendekati nol menghasilkan mobilitas yang lebih tinggi dan konsistensi konsentrasi pembawa pada perangkat listrik.
