Etsa pembawa wafer

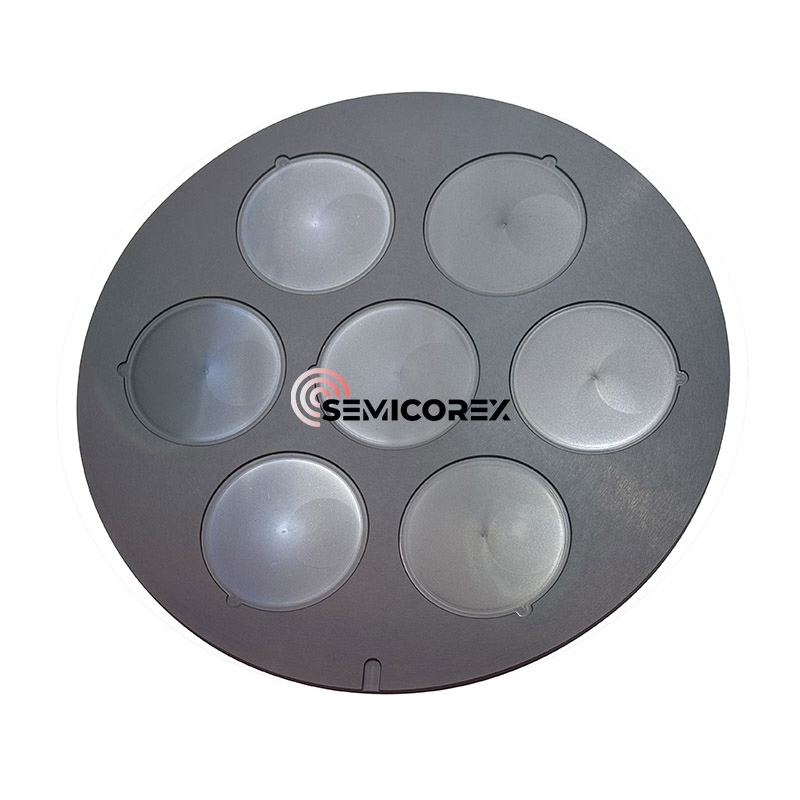

Semicorex etching wafer carrier adalah platform dukungan substrat kinerja tinggi yang dirancang untuk proses fabrikasi semikonduktor, khususnya untuk aplikasi etsa wafer. Direkayasa dengan basis grafit dengan kemurnian tinggi dan dilapisi dengan silikon karbida uap uap kimia (CVD), pembawa wafer ini memberikan ketahanan kimia yang luar biasa, stabilitas termal, dan daya tahan mekanis, memastikan kinerja optimal dalam lingkungan etsa presisi tinggi.

Pembawa wafer etsa dilapisi dengan lapisan CVD SIC yang seragam, yang secara signifikan meningkatkan resistensi kimianya terhadap plasma agresif dan gas korosif yang digunakan dalam proses etsa. CVD adalah teknologi utama untuk menyiapkan lapisan SIC pada permukaan substrat saat ini. Proses utama adalah bahwa bahan baku reaktan fase gas mengalami serangkaian reaksi fisik dan kimia pada permukaan substrat, dan akhirnya deposit pada permukaan substrat untuk menyiapkan lapisan sic. Lapisan SIC yang disiapkan oleh teknologi CVD terikat erat dengan permukaan substrat, yang secara efektif dapat meningkatkan resistensi oksidasi dan resistensi ablasi bahan substrat, tetapi waktu pengendapan metode ini panjang, dan gas reaksi mengandung gas beracun tertentu.

Lapisan silikon cvd silikonBagian banyak digunakan dalam peralatan etsa, peralatan MOCVD, peralatan epitaxial SI dan peralatan epitaxial SiC, peralatan pemrosesan termal yang cepat dan bidang lainnya. Secara keseluruhan, segmen pasar terbesar dari bagian pelapisan silikon karbida silikon adalah bagian -bagian peralatan etsa dan peralatan epitaxial. Karena rendahnya reaktivitas dan konduktivitas lapisan silikon karbida CVD untuk gas etsa yang mengandung klorin dan yang mengandung fluorin, itu menjadi bahan yang ideal untuk memfokuskan cincin dan bagian lain dari peralatan etsa plasma.Bagian CVD SICdalam peralatan etsa termasukfokus cincin, kepala pancuran gas, nampan,cincin tepi, dll. Ambil cincin fokus sebagai contoh. Cincin fokus adalah komponen penting yang ditempatkan di luar wafer dan berhubungan langsung dengan wafer. Tegangan diterapkan pada ring untuk memfokuskan plasma yang melewati cincin, sehingga memfokuskan plasma pada wafer untuk meningkatkan keseragaman pemrosesan. Cincin fokus tradisional terbuat dari silikon atau kuarsa. Dengan kemajuan miniaturisasi sirkuit terintegrasi, permintaan dan pentingnya proses etsa dalam pembuatan sirkuit terintegrasi meningkat, dan kekuatan dan energi plasma etsa terus meningkat.

Lapisan SiC menawarkan resistensi superior terhadap kimia etsa plasma berbasis fluorin (F₂) dan klorin (CL₂), mencegah degradasi dan mempertahankan integritas struktural atas penggunaan yang berkepanjangan. Ketahanan kimia ini memastikan kinerja yang konsisten dan mengurangi risiko kontaminasi selama pemrosesan wafer. Pembawa wafer dapat disesuaikan dengan berbagai ukuran wafer (mis., 200mm, 300mm) dan persyaratan sistem etsa tertentu. Desain slot khusus dan pola lubang tersedia untuk mengoptimalkan penentuan posisi wafer, kontrol aliran gas, dan efisiensi proses.

Aplikasi dan manfaat

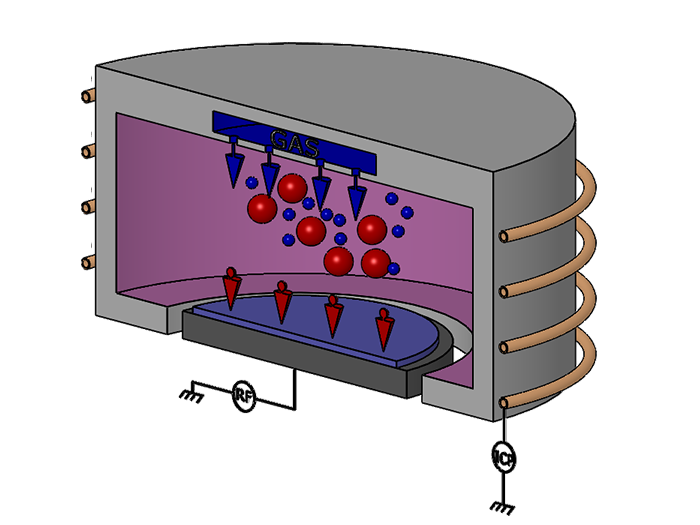

Pengangkut wafer etsa terutama digunakan dalam manufaktur semikonduktor untuk proses etsa kering, termasuk etsa plasma (PE), etsa ion reaktif (RIE), dan etsa ion reaktif dalam (DRIE). Ini banyak diadopsi dalam produksi sirkuit terintegrasi (IC), perangkat MEMS, elektronik daya, dan wafer semikonduktor senyawa. Lapisan SiC yang kuat memastikan hasil etsa yang konsisten dengan mencegah degradasi material. Kombinasi grafit dan SiC memberikan daya tahan jangka panjang, mengurangi biaya perawatan dan penggantian. Permukaan SiC yang halus dan padat meminimalkan generasi partikel, memastikan hasil wafer tinggi dan kinerja perangkat yang unggul. Resistensi luar biasa terhadap lingkungan etsa yang keras mengurangi kebutuhan untuk penggantian yang sering, meningkatkan efisiensi manufaktur.
