Chuck Vakum Keramik SiC

Saat mereka memperjuangkan Hukum Moore, fasilitas fabrikasi semikonduktor memerlukan platform penahan wafer yang dapat menahan gaya mekanis yang berat dan tetap rata, tanpa benturan atau penurunan. Chuck Vakum Keramik Semicorex SiC memberikan solusi sempurna untuk menggantikan chuck alumina dan baja tahan karat tradisional; mereka akan memberikan rasio kekakuan terhadap berat yang diperlukan dan tidak akan bereaksi secara kimia, keduanya penting untuk memproses wafer 300mm dan seterusnya.

1. Keunggulan material dengan menggunakan silikon karbida padat sinter (SSiC).

Komponen inti dari kamiKeramik SiCVacuum Chuck disinterSilikon Karbida, bahan yang ditentukan oleh ikatan kovalennya yang sangat kuat. SSiC kami tidak berpori atau terikat pada reaksi; sebaliknya, bahan ini disinter pada suhu > 2000 derajat Celcius untuk mencapai kepadatan yang hampir sesuai dengan teori (> 3,10 g/cm3) — sederhananya, bahan ini lebih padat dibandingkan bahan lain yang digunakan untuk membuat alat pencekam vakum.

Kekakuan Mekanik Luar Biasa.

Modulus SSiC Young adalah sekitar 420 GPa, sehingga membuatnya lebih kaku dibandingkan alumina (sekitar 380 GPa). Karena modulus elastisitas yang tinggi ini, chuck kami akan tetap stabil dalam kondisi vakum dan rotasi kecepatan tinggi dan tidak akan berubah bentuk; oleh karena itu, wafer tidak akan menjadi "keripik kentang" (yaitu melengkung) dan akan selalu melakukan kontak seragam di seluruh area permukaannya.

Stabilitas Termal dan CTE Rendah

Dalam proses yang melibatkan sinar UV intensitas tinggi atau panas akibat gesekan, pemuaian termal dapat menyebabkan kesalahan pelapisan. Chuck SiC kami memiliki Koefisien Ekspansi Termal (CTE) yang rendah sebesar 4,0 x 10^{-6}/K, ditambah dengan konduktivitas termal yang tinggi (>120W/m·K). Kombinasi ini memungkinkan chuck membuang panas dengan cepat, menjaga stabilitas dimensi selama siklus litografi atau metrologi jangka panjang.

2. Rekayasa dan Desain Presisi

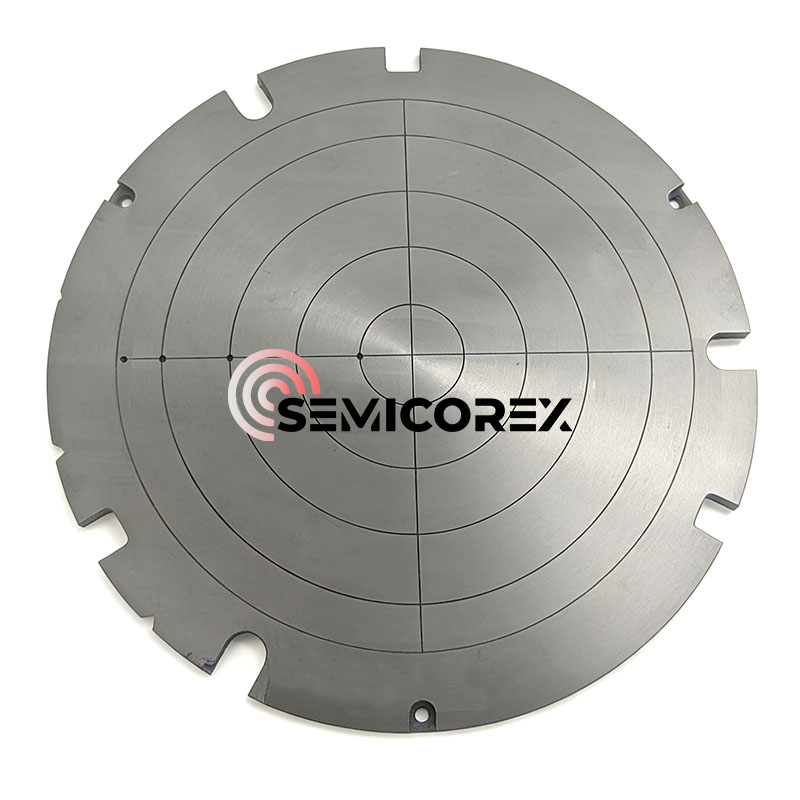

Seperti yang terlihat pada gambar produk, chuck vakum kami menampilkan jaringan saluran vakum konsentris dan radial yang rumit. Ini adalah mesin CNC dengan presisi ekstrim untuk memastikan pengisapan seragam di seluruh wafer, meminimalkan titik tekanan lokal yang dapat menyebabkan kerusakan wafer.

Kerataan Sub-Mikron: Kami menggunakan teknik penggilingan dan pemukulan berlian canggih untuk mencapai kerataan global <1μm. Hal ini penting untuk mempertahankan kedalaman fokus yang diperlukan dalam node litografi tingkat lanjut.

Ringan (Opsional): Untuk mengakomodasi tahapan akselerasi tinggi pada stepper dan pemindai, kami menawarkan struktur "ringan" sarang lebah internal yang mengurangi massa tanpa mengurangi kekakuan struktural.

Takik Penyelarasan Perimeter: Takik terintegrasi memungkinkan integrasi tanpa batas dengan efektor akhir robotik dan sensor penyelarasan dalam alat proses.

3. Aplikasi Penting dalam Rantai Pasokan Semikonduktor

Chuck Vakum Keramik SiC kami adalah standar industri untuk:

Wafer Thinning & Grinding (CMP): Memberikan dukungan kaku yang diperlukan untuk mengencerkan wafer hingga tingkat mikron tanpa tepi terkelupas.

Litografi (Stepper/Pemindai): Bertindak sebagai "panggung" ultra-datar yang memastikan pemfokusan laser presisi untuk node sub-7nm.

Metrologi & AOI: Memastikan wafer rata sempurna untuk inspeksi resolusi tinggi dan pemetaan cacat.

Wafer Dicing: Memberikan hisapan yang stabil selama operasi pemotongan mekanis atau laser berkecepatan tinggi.

Di Semicorex, kami memahami bahwa chuck vakum akan berfungsi dengan baik jika integritas permukaannya. Setiap chuck menjalani proses kontrol kualitas multi-tahap:

Interferometri Laser: Untuk memverifikasi kerataan di seluruh diameter.

Pengujian Kebocoran Helium: Memastikan saluran vakum tersegel sempurna dan efisien.

Pembersihan Ruang Bersih: Diproses di lingkungan Kelas 100 untuk memastikan tidak ada kontaminasi logam atau organik.

Tim teknik kami bekerja sama dengan produsen alat OEM untuk menyesuaikan pola slot, dimensi, dan antarmuka pemasangan. Dengan memilih Semicorex, Anda berinvestasi pada komponen yang mengurangi waktu henti, meningkatkan akurasi overlay, dan menurunkan total biaya kepemilikan melalui daya tahan yang ekstrim.
