Cincin tepi sic

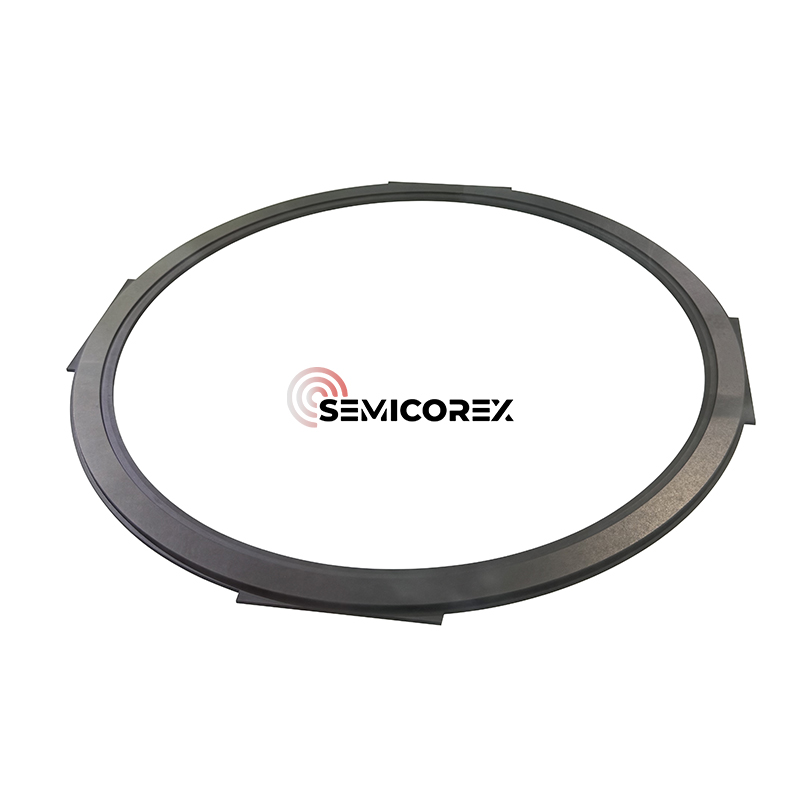

Cincin tepi semikorex sic, yang diproduksi melalui deposisi uap kimia (CVD) silikon karbida (SIC), merupakan aspek penting dari fabrikasi semikonduktor, secara khusus memainkan peran penting dalam proses fabrikasi dalam ruang etsa plasma. Cincin tepi terletak di sekitar tepi luar chuck elektrostatik (ESC) selama proses etsa plasma dan memiliki hubungan estetika dan fungsional dengan wafer dalam proses.

Dalam manufaktur Sirkuit Terpadu (IC) semikonduktor, distribusi plasma yang seragam sangat penting tetapi cacat tepi wafer sangat penting untuk mempertahankan hasil tinggi selama produksi metode IB dan IBF, selain kinerja listrik IC lainnya yang andal. Cincin tepi sic penting dalam mengelola keandalan plasma di tepi wafer sambil menstabilkan bulu batas wafer di dalam ruang tanpa menyamakan keduanya sebagai variabel yang bersaing.

Sementara proses etsa plasma ini dilakukan pada wafer, wafer akan terpapar pemboman dari ion berenergi tinggi, dengan gas reaktif berkontribusi terhadap pola transfer secara elektif. Kondisi ini menciptakan proses kepadatan berenergi tinggi yang dapat berdampak negatif terhadap keseragaman dan kualitas tepi wafer jika tidak dikelola dengan benar. Cincin tepi dapat dipaparkan bersama dengan konteks pemrosesan wafer dan ketika generator plasma listrik mulai mengekspos wafer, cincin tepi akan menyerap dan mendistribusikan kembali energi di tepi ruang dan memperluas efisiensi efektif medan listrik dari generator ke tepi ESC. Pendekatan penstabil ini digunakan dalam berbagai cara, termasuk mengurangi jumlah kebocoran plasma dan distorsi di dekat tepi batas wafer yang dapat menyebabkan kelelahan kelelahan tepi.

Dengan mempromosikan lingkungan plasma yang seimbang, cincin tepi sic membantu mengurangi efek pemuatan mikro, mencegah over-ething di pinggiran wafer, dan memperpanjang umur komponen wafer dan ruang. Hal ini memungkinkan pengulangan proses yang lebih tinggi, berkurangnya cacat, dan keseragaman yang lebih baik di seluruh wafer-metrik kunci dalam manufaktur semikonduktor volume tinggi.

Discontinuities digabungkan satu sama lain, membuat optimasi proses di tepi wafer lebih menantang. Sebagai contoh, diskontinuitas listrik dapat menyebabkan distorsi morfologi selubung, menyebabkan sudut ion insiden berubah, sehingga mempengaruhi keseragaman etsa; Bidang suhu tidak keseragaman dapat mempengaruhi laju reaksi kimia, menyebabkan laju etsa tepi menyimpang dari area pusat. Menanggapi tantangan di atas, perbaikan biasanya dibuat dari dua aspek: optimasi desain peralatan dan penyesuaian parameter proses.

Cincin fokus adalah komponen kunci untuk meningkatkan keseragaman etsa tepi wafer. Ini dipasang di sekitar tepi wafer untuk memperluas area distribusi plasma dan mengoptimalkan morfologi selubung. Dengan tidak adanya cincin fokus, perbedaan tinggi antara tepi wafer dan elektroda menyebabkan selubung menekuk, menyebabkan ion memasuki area etsa pada sudut yang tidak seragam.

Fungsi cincin fokus meliputi:

• Mengisi perbedaan tinggi antara tepi wafer dan elektroda, membuat selubung lebih rata, memastikan bahwa ion membombardir permukaan wafer secara vertikal, dan menghindari distorsi etsa.

• Meningkatkan keseragaman etsa dan mengurangi masalah seperti etsa tepi yang berlebihan atau profil etsa miring.

Keunggulan materi

Penggunaan CVD SIC sebagai bahan dasar menawarkan beberapa keunggulan dibandingkan keramik tradisional atau bahan yang dilapisi. CVD SiC secara kimia lembam, stabil secara termal, dan sangat tahan terhadap erosi plasma, bahkan pada kimia berbasis fluor dan klorin yang agresif. Kekuatan mekaniknya yang sangat baik dan stabilitas dimensi memastikan umur layanan yang panjang dan generasi partikel rendah di bawah kondisi bersepeda suhu tinggi.

Selain itu, struktur mikro yang sangat murni dan padat dari CVD SIC mengurangi risiko kontaminasi, membuatnya ideal untuk lingkungan pemrosesan yang sangat bersih di mana bahkan pelacakan kotoran dapat memengaruhi hasil. Kompatibilitasnya dengan platform ESC yang ada dan geometri ruang khusus memungkinkan integrasi yang mulus dengan alat etsa 200mm dan 300mm canggih.
